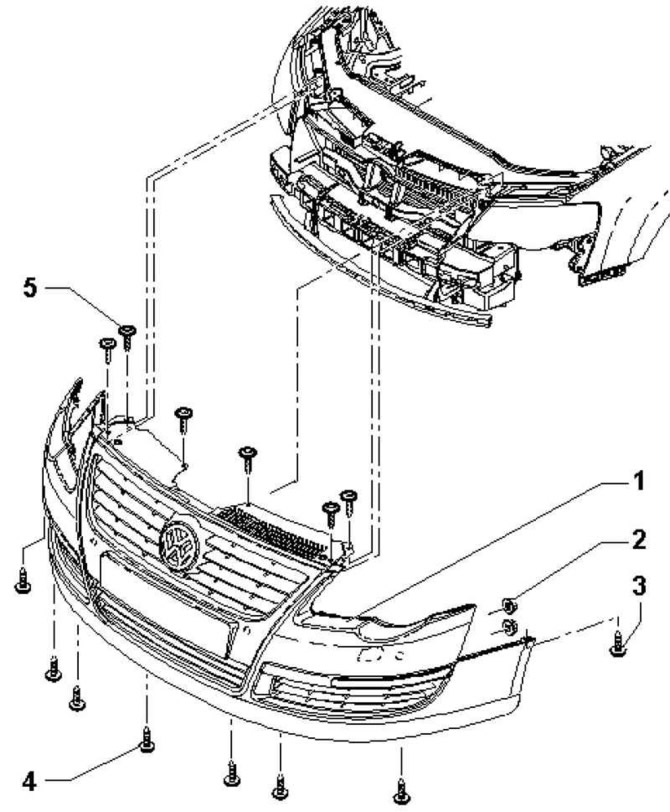

Фиг. 8.1. Компоненти на предна броня: 1 – облицовка на предна броня; 2 - шестостенна гайка; 3-5 - винтове
Забележка: В зависимост от варианта на модела трябва да се вземат предвид леки отклонения при демонтаж и монтаж.
Оттегляне

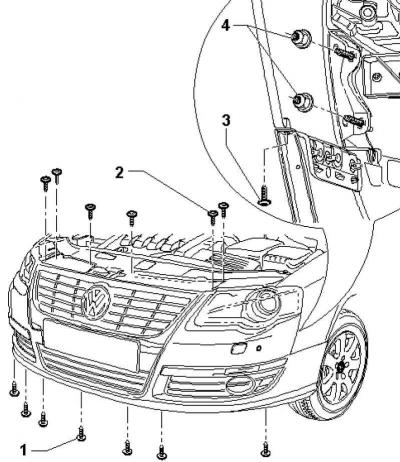

Ориз. 8.2. Сваляне на предна броня
Свалете предните калници отляво и отдясно
Отстранете винтове 2 от горната част на рамката на радиатора.
Развийте винтове 1 отдолу.
Отстранете винтовете 3 (сочещи нагоре) отляво и отдясно.
Развийте шестостенните гайки 4 на крилата отляво и отдясно.
По-нататъшно отстраняване е възможно само с помощта на втори механик.
Заедно с втори механик свалете облицовката на бронята успоредно от гнездата на крилото.
Разкачете съществуващите електрически връзки и маркучи.
Инсталиране
Монтажът се извършва в обратен ред.
Забележка: Когато монтирате облицовката на предната броня, уверете се, че монтирането е успоредно на калниците.
Забележка: Обърнете внимание на паралелизма и пропуските.
