Вътрешни светлини — Смяна на крушка (Touran) (VW Golf 5)

1. Изключете запалването и вътрешното осветление.

2. Изключете батерията.

3. Залепете тапицерията на тавана близо до абажура на мястото, където абажурът ще бъде откъснат с отвертка, за да избегнете повреда на тапицерията.

Внимание! След като смените старата крушка с нова, проверете нейната функционалност.

Предна таванна лампа/лампа за четене

4. Внимателно отстранете дифузьора 1 на абажура, като го повдигнете отпред с пластмасов клин, например HAZET 1965-20 (вижте илюстрацията).



5. Отстранете крушка на прожектора 2 от абажурата и поставете нова (виж илюстрация 34.4).

6. Отстранете крушката за четене 3 и поставете нова(виж илюстрация 34.4).

Внимание! Ако трябва да свалите абажура от мястото му за монтаж на тавана, развийте двата винта 4 и освободете двата крепежни елемента и едва тогава отделете абажура от тавана (вижте стрелките на илюстрация 34.4).

Светлина на задното отделение

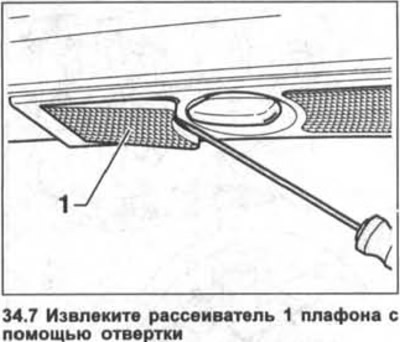

7. Отстранете дифузьора 1 на абажура с помощта на отвертка (вижте илюстрацията).





8. Извадете крушката на прожектора от държача и поставете нова.

Внимание! Ако абажурът трябва да бъде изваден от мястото му за монтаж на тавана, е необходимо да се отстранят и двата дифузора на абажура, след това да се освободят четирите крепежни елемента и едва тогава да се откачи абажурът от тавана (вижте стрелките на илюстрация 34.7).

Внимание! Ако задната светлина на автомобила Touran има монтирани алармени сензори, процедурата за премахване и инсталиране на такава светлина е същата, както при автомобилите Golf.

Светлина на вратата

9. Отворете вратата и извадете светлината на вратата от тапицерията, като я повдигнете с плоска отвертка.

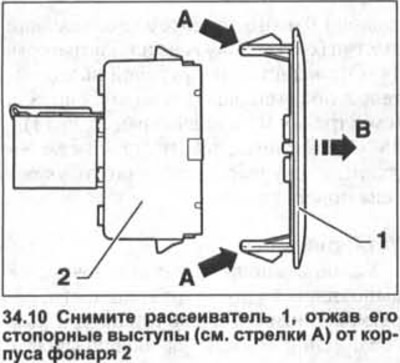

10. Отстранете дифузьор 1, като натиснете заключващите му зъбчета (вижте стрелките A на илюстрацията) от тялото на фенера 2.



11. Извадете крушката на прожектора от държача и поставете нова.

Осветление на жабката

12. Отворете жабката.

13. Използвайте плоска отвертка или пластмасов клин, за да издърпате светлината на жабката от нейното място за монтаж.

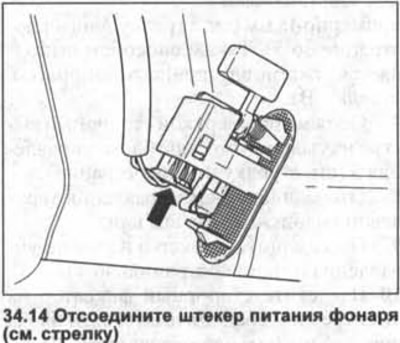

14. Изключете щепсела на фенерчето (вижте стрелката на илюстрацията).



15. Извадете крушката от фасунгата на лампата и поставете нова.

Козметично огледало/осветление на багажника

Огледалото/светлината на багажника и крушките в тях се отстраняват и сменят по същия начин, както при автомобилите Golf.
