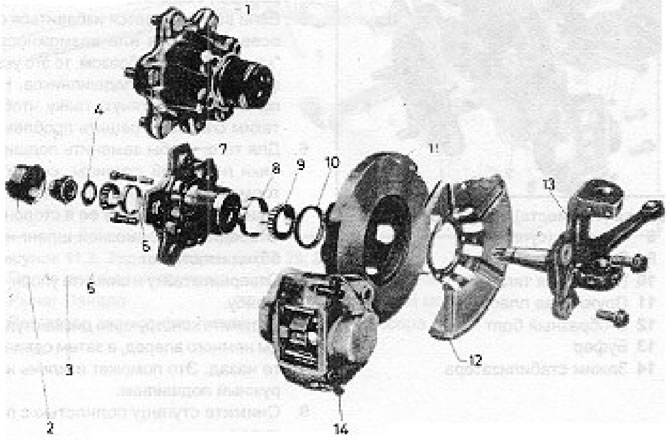

Obrázok 11.7. Komponenty predného náboja (LT 28, 31, 35): 1 - Náboj (LT 35); 2 - Veko; 3 - Matica náboja; 4 - Prítlačná podložka; 5 - Vonkajší kryt valčeka; 6 - Vonkajší ložiskový krúžok; 7 - Náboj (LT 28, 31); 8 - Ložiskový krúžok; 9 - Vnútorný kryt valčeka; 10 - Pečať; 11 - Brzdový kotúč; 12 - Ochranný kryt disku; 13 - Nosič náboja; 14 - Blok (brzdový strmeň).

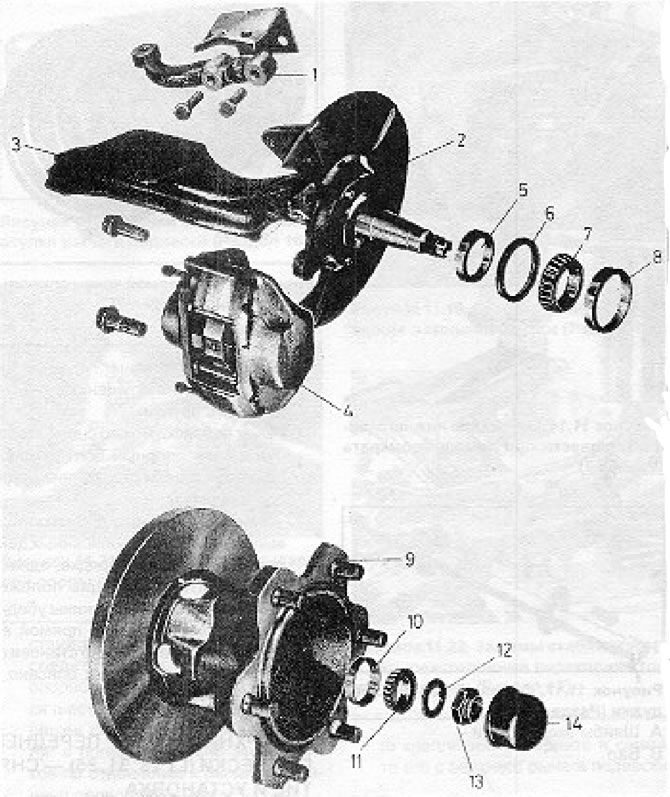

Obrázok 11.8. Komponenty predného náboja (LT 40, 45): 1 - Tyč riadenia; 2 - Ochranný kryt disku; 3 - Most; 4 - Blok (brmeň); 5 - Vnútorný krúžok ložiska; 6 - Tesnenie; 7 - Vnútorné puzdro ložiskového valčeka; 8 - Ložiskový krúžok; 9 - Náboj; 10 - Ložiskový krúžok; 11 - Vonkajšie ložiskové teleso valčeka; 12 - Prítlačná podložka; 13 - Matica náboja; 14 - Obal.
1. Ak sa pri zdvihnutí vozidla a uchopení kolesa môže toto koleso kývať a je viditeľná jeho axiálna vôľa, je potrebné nastaviť ložiská.
2. Ak ich chcete nastaviť, odstráňte kryt náboja a odskrutkujte maticu.
3. Maticu zaskrutkujte späť rukou a zároveň otáčajte kolesom, kým nezmizne axiálna vôľa.
4. Bez zmeny polohy matice ju zatlčte do drážky hriadeľa. Ak matica už dvakrát prešla touto operáciou, vymeňte ju.

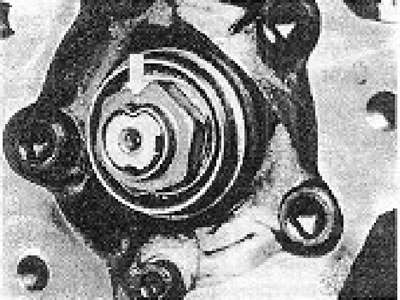

Obrázok 11.9. Matica náboja je správne nainštalovaná.
5. Ak sa vám týmto spôsobom nepodarí eliminovať axiálnu vôľu alebo možnosť "kývania", znamená to, že ložiská sú opotrebované. Nepokúšajte sa maticu príliš utiahnuť, aby ste problém vyriešili.
6. Ak chcete vymeniť ložiská predného náboja, demontujte brzdovú doštičku podľa popisu v Kapitola 9, a priviažte ho nabok. Nie je potrebné odpájať brzdovú hadičku.

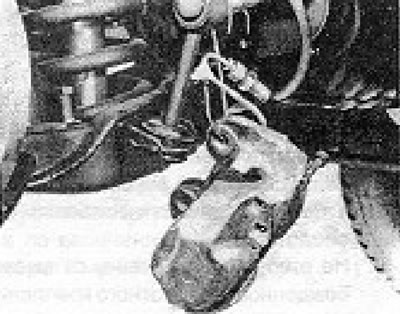

Obrázok 11.10. Brzdová doštička kotúčovej brzdy zviazaná drôtom.
7. Odskrutkujte maticu a vyberte axiálnu podložku.
8. Zostavu disku/náboja mierne potiahnite dopredu a potom dozadu. To pomôže odstrániť vonkajšie ložisko.
(Originálne informácie sú zverejnené na zdroji: «VWMANUAL.ru»)
9. Náboj úplne odstráňte z hriadeľa nápravy.
10. Skontrolujte pracovné plochy ložiska a tesnenia na hriadeli nápravy. Ak sú drsné alebo vyvýšené, bude potrebné vymeniť hriadeľ nápravy.

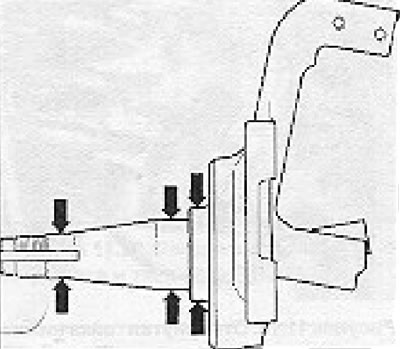

Obrázok 11.11. Skontrolované povrchy hriadeľa nápravy.
11. Odstráňte olejové tesnenie z náboja a potom odstráňte vnútorný krúžok ložiska.
12. Vonkajší ložiskový krúžok je možné odstrániť z náboja jednoduchým vytlačením pomocou razníka.
13. Pri demontáži oboch predných nábojov súčasne dávajte pozor, aby ste si nepomýlili komponenty rôznych ložísk.
14. Nainštalujte vonkajšie krúžky nového ložiska a potom vnútorné puzdro valčeka. Nové tesnenie poklepte do náboja, kým nebude v jednej rovine s povrchom.
15. Naplňte vnútornú dutinu náboja do polovice ložiskovým mazivom a naneste malé množstvo na okraje olejového tesnenia.
16. Nainštalujte zostavu kotúča/náboja na hriadeľ nápravy. Nainštalujte vonkajší kryt valčeka a axiálnu podložku a utiahnite maticu.
17. Nastavte ložiská podľa popisu v krokoch 9 a 4 v tejto časti.
18. Nasaďte krytku náboja späť na miesto a namontujte brzdovú čeľusť. utiahnite skrutky na požadovaný stupeň a potom namontujte koleso.
