2. Na zadnom kryte generátora uvoľnite pružinovú západku 20, ktorá zaisťuje zástrčku zväzku drôtov (kresba 4.3).

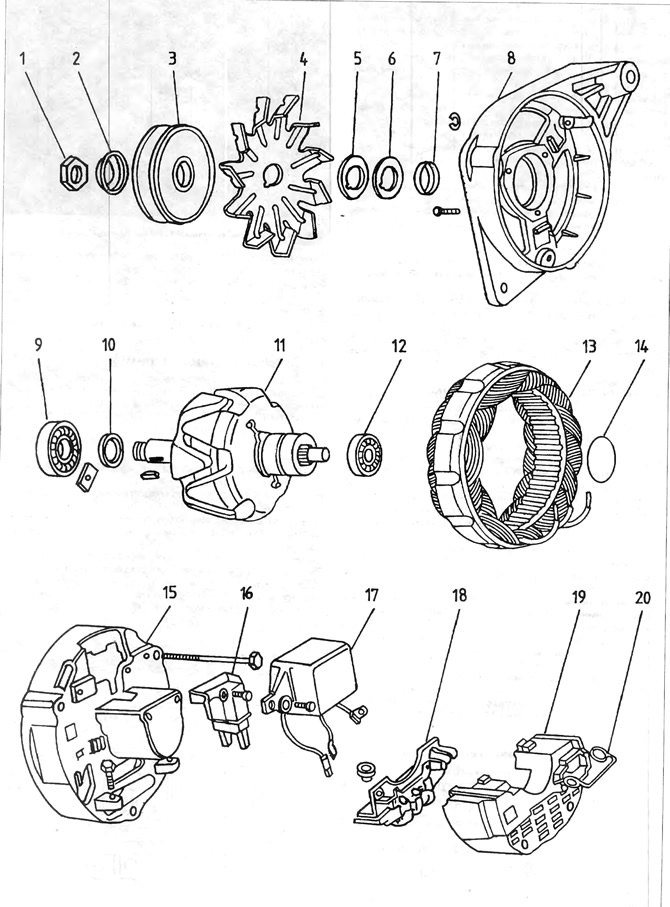

Kresba 4.3. AC generátor Motorola
1 - matica kladky; 2 - podložka, 3 - kladka; 4 - ventilátor; 5, 6 a 7 - podložky; 8 - Kryt predného ložiska; 9 - guličkové ložisko; 10 - dištančná podložka; 11 - rotor; 12 - guľôčkové ložisko; 13 - vinutie statora; 14 - Tesniaci krúžok typu O-krúžku; 15 - zadný kryt; 16 - držiak kefy; 17 - regulátor napätia; 18 - doska s diódami; 19 - plastový kryt; 20 - pružinová západka
3. Odstráňte zástrčku.
4. Odskrutkujte hornú skrutku, ktorá pripevňuje generátor ku konzole s podlhovastým otvorom.
5. Uvoľnite skrutku zaisťujúcu držiak s podlhovastým otvorom k telu motora.
6. Nakloňte generátor smerom k chladiču a odstráňte klinový remeň.
7. Vytiahnite skrutku s vnútorným šesťhranom až na doraz a vyberte generátor.

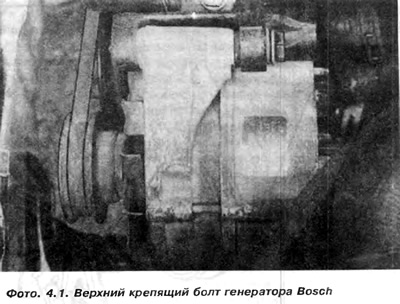

8. Odstránenie generátora typu Bosch je podobné tomuto, ale držiak generátora Bosch má určité rozdiely. Generátor je zaistený zhora skrutkou, ktorá je zároveň osou otáčania generátora (foto 4.1).

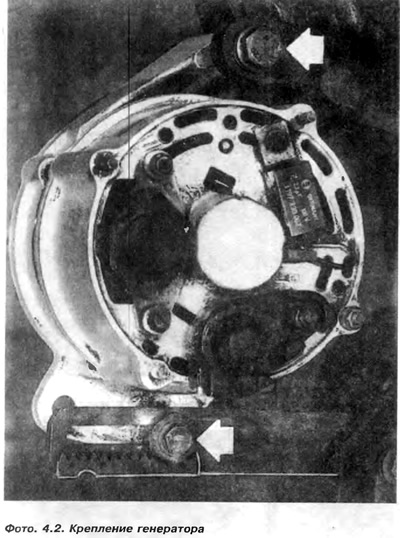

Zospodu je generátor zaistený skrutkou priskrutkovanou k držiaku s podlhovastým otvorom (foto 4.2).
Pri demontáži generátora musia byť obe skrutky odskrutkované.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.

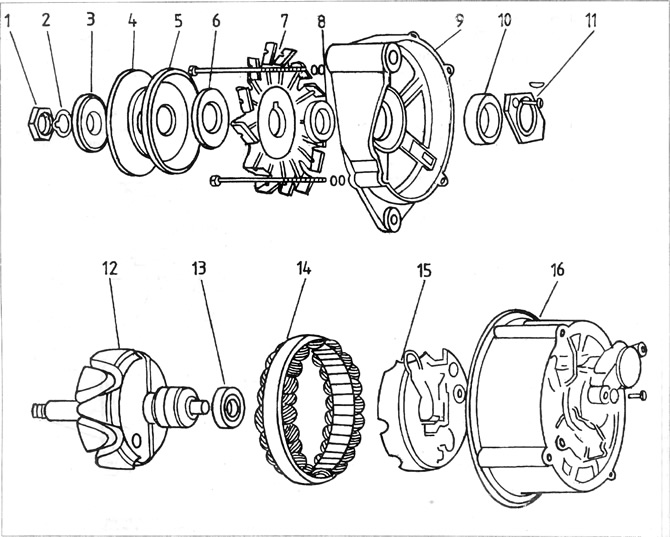

Kresba 4.2. Alternátor od firmy Bosch
1 - matica kladky; 2 - pružinová podložka; 3 - dištančná podložka; 4 - kladka; 6 - dištančná podložka; 7 - ventilátor generátora; 8 - dištančná podložka; 9 - kryt predného ložiska; 10 - guľôčkové ložisko; 11 - Kryt guličkového ložiska; 12 - rotor generátora; 13 - guľôčkové ložisko; 14 - vinutie statora; 15 - doska s diódami; 16 - zadný kryt.
