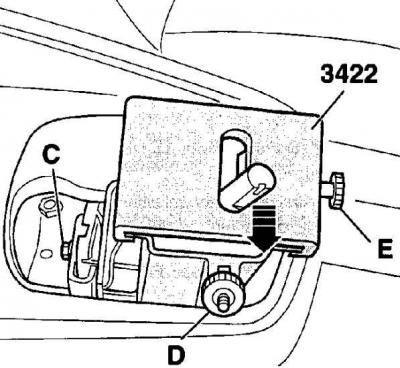

Подешавање механизма за мењање брзина
- Ц - завртањ за причвршћивање уређаја за подешавање;
- Д - вијак за причвршћивање ручице мењача;
- Е - завртањ за причвршћивање клизача
Пре подешавања каблова за мењање, проверите да ли су мењач, квачило и контрола квачила у добром стању. Поред тога, ручица мењача треба да се креће глатко и без трзаја.
Налог о извршењу
1. Поставите ручицу мењача у неутрални положај и повуците ручну кочницу.
2. Отпустите и подигните заштитни поклопац ручице мењача.

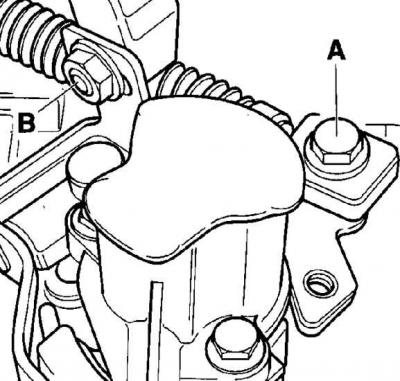

3. Олабавите завртањ за причвршћивање краjа на кутији опрему (А, види слику. у тачка 4 пододељка 8.1.1).
4. Отпустите монтажни вијак кабла за мењање (А) и матицу са краја кабла пред-селектора (Б) тако да каблови мењача могу слободно да се крећу у уздужним рупама.
5. У унутрашњости возила одврните завртањ на предњем делу кућишта ручице мењача (Ц, погледајте сл. Подешавање мењача) и уградите алат за подешавање 3422.
6. Поставите куку за монтажу уређаја за подешавање испод плоче и причврстите је завртњем (Д, погледајте сл. Подешавање механизма мењача). Померите ручицу мењача улево у уторе клизача уређаја за подешавање.
7. Померите ручицу мењача и уређај за подешавање улево док се не зауставе и безбедно причврстите клизач помоћу завртња (Е, погледајте сл. Подешавање механизма мењача).
8. Померите ручицу мењача удесно у отворе за подешавање и затегните вијак (Ц) на обртни момент од 15 Нм.

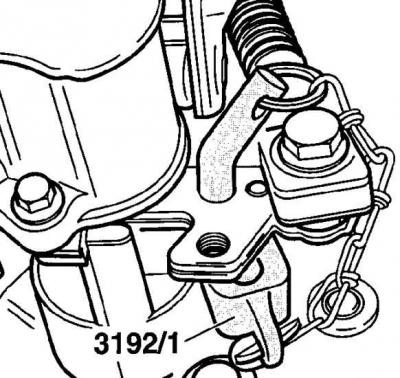

9. Инсталирајте шпорет са прорезью и вођица иглу у ручица на кутији опрему. Шпорет слајд између полуга мењача и поклопцем до тада, док се она не ће бити тешко да седим, али у овом случају то не би требало да подигне ручица мењача.
(Оригинални материјал је доступан на порталу: VWManual)
10. У овом положају зашрафити оба кабла мењача, држећи сајлу између граничника и стезног завртња затегнутом, и уклоните плочу са клином за вођење и уређајем за подешавање. Затегните вијак (А, погледајте сл. у тачки 4) на обртни момент од 25 Нм, а матицу (Б) на обртни момент од 15 Нм.
11. Уградите заштитни поклопац ручице мењача.
12. Затегните монтажни вијак граничника мењача на 25 Нм.
