Мотор је опремљен хладњаком уља који је инсталиран или између филтера за уље и његовог носача, или директно у блок мотора (у случају аутоматског мењача).

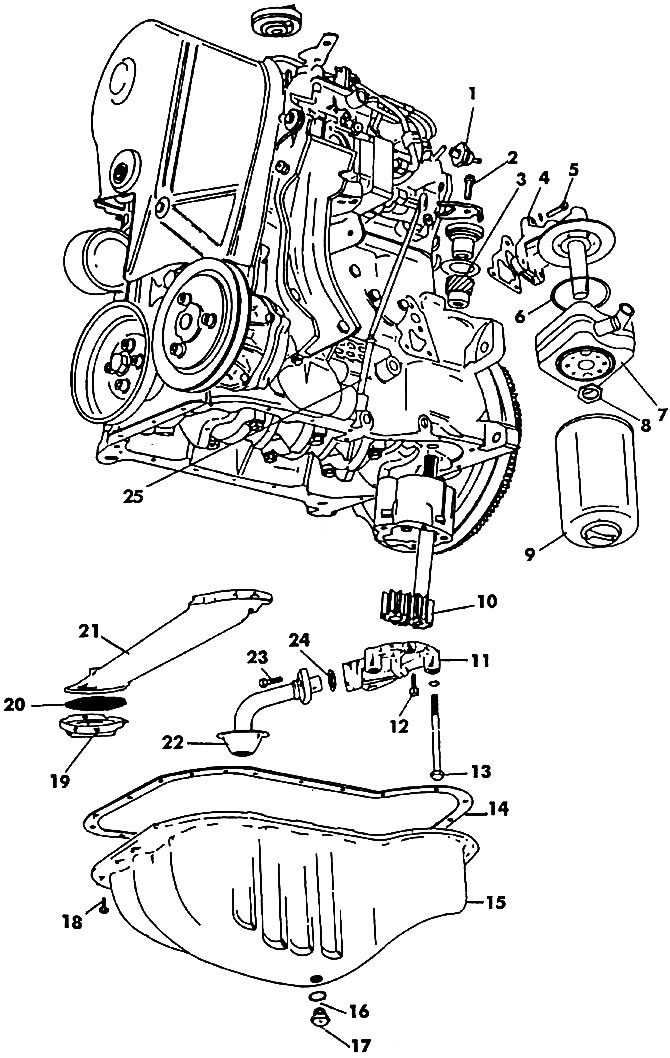

Сл. 224. Чворови и делови система за подмазивање: 1 - сензор притиска уља; 2 - вијак (15 Нм); 3 - зупчаста ременица погона пумпе за уље; 4 - носач филтера за уље; 5 - вијак (25 Нм); 6 - кутија за пуњење; 7 - хладњак уља; 8 - матица (25 Нм); 9 - филтер за уље; 10 - зупчаста ременица пумпе за уље; 11 - поклопац пумпе; 12 - вијак (10 Нм); 13 - вијак (20 Нм); 14 - заптивка за уљну посуду; 15 - посуда за уље; 16 - заптивка; 17 - чеп за одвод; 18 - вијак; 19 - поклопац за унос уља; 20 - мрежа; 21 - цев за унос уља; 22 - унос уља (нова представа); 23 - вијак (10 Нм); 24 - заптивка; 25 - цев за мерну шипку за уље
