Górna przednia poprzeczka — montaż w pozycji serwisowej (VW Golf 5)

Stanowisko służbowe

Aby zdemontować silnik lub chłodnicę, należy ustawić przednią poprzeczkę w tzw. pozycji serwisowej. W tym przypadku poprzeczka przesuwa się do przodu.

1. Zdejmij przedni zderzak.

2. Odłącz linkę napędu blokady maski od elementów mocujących.

3. Zdejmij klakson 4 znajdujący się po prawej stronie poprzeczki, odkręcając śruby mocujące i wyjmij go razem ze wspornikiem (zobacz ilustrację).



(Oryginalny materiał jest dostępny na portalu: «www.vwmanual.ru»)

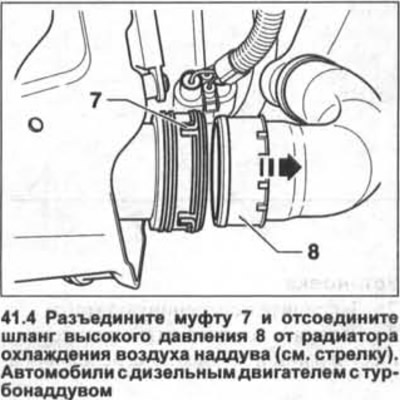

4. Samochody z turbodoładowanym silnikiem diesla. Odłączyć złącze 7 i odłączyć przewód wysokociśnieniowy 8 od chłodnicy powietrza doładowującego (zobacz strzałkę na ilustracji).

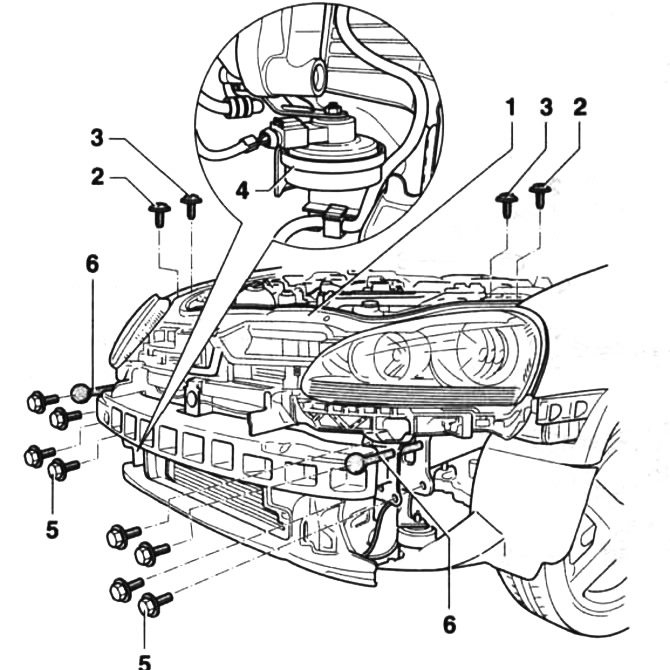

5. Odkręć śruby 5 po lewej i prawej stronie poprzeczki i wkręć kołki prowadzące 6 w otwory (zobacz ilustrację 41.3).



6. Odkręcić śruby 2 i 3 w górnej części przedniej belki poprzecznej I (zobacz ilustrację 41.3).

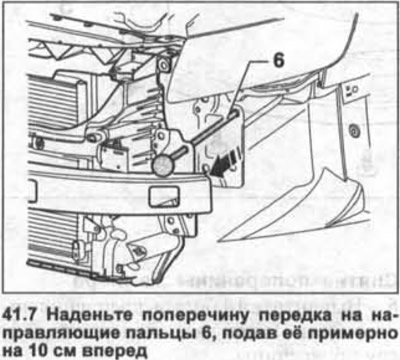

7. Umieść przednią poprzeczkę na sworzniach prowadzących 6, przesuwając ją do przodu o około 10 cm (zobacz ilustrację).

Ustawienie do pozycji normalnej

8. Zabezpiecz przednią poprzeczkę, przesuwając ją na sworzniach prowadzących w kierunku belki podłużnej.

9. Wkręć śruby 2 i 3 i dokręć je momentem 8 Nm (zobacz ilustrację 41.3).

10. Odkręcić sworznie prowadzące i wkręcić pozostałe śruby montażowe 5, których moment dokręcania wynosi 60 Nm.

11. Samochody z silnikami diesla z turbodoładowaniem. Podłącz kanały powietrzne do chłodnicy powietrza doładowującego.

Dalszy montaż przeprowadza się w kolejności odwrotnej do demontażu.

Upewnij się, że węże i rury nie są nigdzie ściśnięte lub załamane.

12. Sprawdź położenie reflektorów i w razie potrzeby wyreguluj ich kąt (praca wykonywana jest w warsztacie).

Samochody Touran

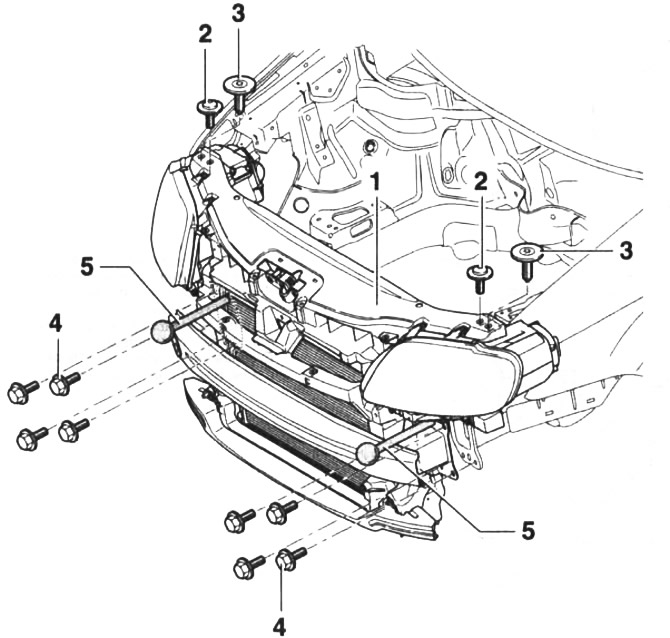

Procedura montażu przedniej poprzeczki w pozycji serwisowej w samochodach Touran jest taka sama jak w samochodach Golf. Różnica jest taka, że zamiast prawego rogu należy usunąć lewy (zobacz ilustrację 41.0).
