12. Bez uređaja za sabijanje opruga, možete čvrsto vezati zavojnice opruge žicom na tri mjesta po obodu tako da se tijekom rastavljanja stupa ne poveća u duljinu. Ako opruga pukne, bit će ga teško vratiti bez uređaja. U tom slučaju trebate odnijeti stupac u radionicu na ugradnju
13. Učvrstite donji kraj stupa u škripac, a zatim postavite kompresor opruge u željeni položaj.
14. Stisnite oprugu sve dok njezino gornje sjedište 8 ne bude oslobođeno pritiska opruge. Odvijte maticu 6 s gornjeg kraja klipa dozatora. Klip se mora imobilizirati imbus ključem.
15. Uklonite čahuru ležaja 7 stupa, a zatim gornje sjedište opruge 8.
16. Uklonite oprugu koja je još uvijek stisnuta u instrumentu. Nemojte mijenjati položaj opruge, za što njezin gornji kraj mora biti označen, na primjer, bojom - to će olakšati naknadnu ugradnju.

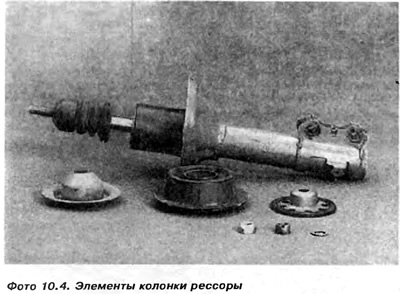

17. Izvucite potporni odbojnik 9 i zaštitnu čahuru 10 s klipa stupa 5, pazeći na redoslijed njihove ugradnje (fotografija 10.4).
18. Pomičući klip amortizera gore-dolje duž cijele duljine hoda, provjerite ujednačenost otpora (bez skokova i zastoja) prilikom kretanja. Ako se pronađu znakovi zaglavljivanja ili obrnuto nedostatka otpora, ako su vidljivi tragovi curenja tekućine amortizera kroz brtvu, amortizer stupa mora se zamijeniti novim.
19. Vijčane opruge su označene bojama. Ako je opruge potrebno zamijeniti novima, ne zaboravite staviti nove opruge potrebnog tipa iste boje i oznake
Pažnja: Čak i kada je jedna opruga ovjesa oštećena, preporuča se zamijeniti obje opruge.
20. Montaža se provodi obrnutim redoslijedom od rastavljanja. Prije otpuštanja uređaja za sabijanje opruge, nazubljenu maticu potrebno je zategnuti momentom navedenim u tehničkim podacima.

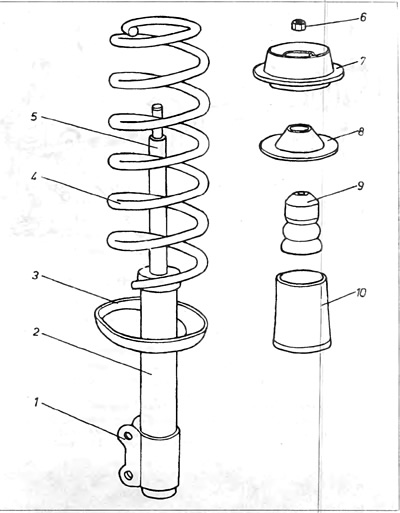

Riža. 10.3. Opruga prednjeg stupa
1 - nosač za pričvršćivanje stupa na rame zakretne igle; 2 - amortizer; 3 - donje opružno sjedalo; 4 - opruga ovjesa; 5 - klip amortizera; 6 - matica s prorezom; 7 - noseći prsten s potpornim ležajem; 8 - gornje opružno sjedalo; 9 - referentni međuspremnik; 10 - zaštitni rukavac.
