Пътепоказатели, стопове, габаритни светлини (VW Passat B3)

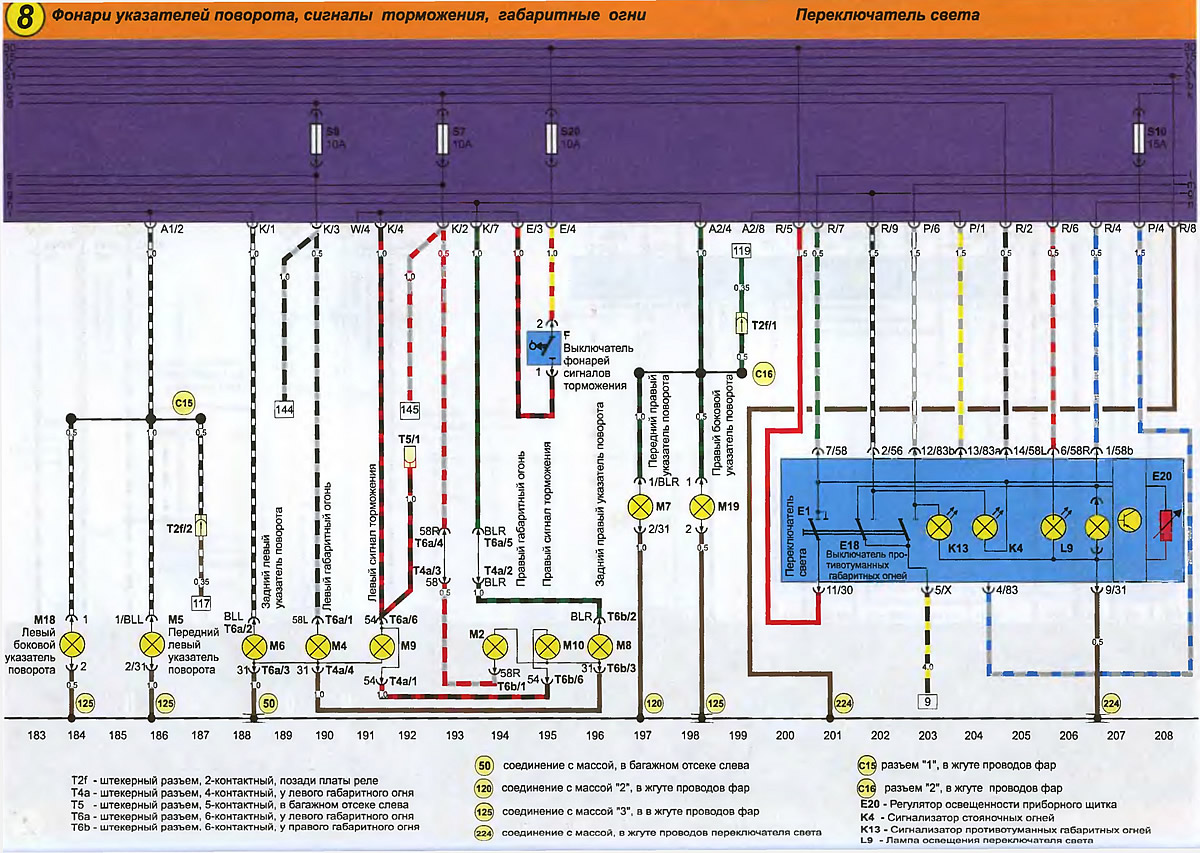

Фонари указателей поворота, сигналы торможения

T2f - щепсел, 2-пинов, зад релейната платка
T4a - конектор, 4-пинов, близо до лявата габаритна светлина
T5 - конектор, 5-пинов, в багажното отделение отляво
T6a - конектор, 6-пинов, близо до лявата светлина
T6b - щепсел конектор. 6-пинов, близо до дясната странична светлина

(50) заземяване, в багажното отделение отляво
(120) връзка към маса "2", в кабелния сноп на фаровете
(125) земна връзка "3", в кабелния сноп на фаровете
(224) заземяване в кабелния сноп на превключвателя на светлината
(C15) конектор "1", в кабелния сноп на фаровете
(C16) конектор "2", в кабелния сноп на фаровете

E20 - Димер на арматурното табло
K4 - Индикатор за паркиране
K13 - Индикатор за фарове за мъгла
L9 - Лампа за осветление на превключвателя
