Отворете по-голямо изображение в нов прозорец »

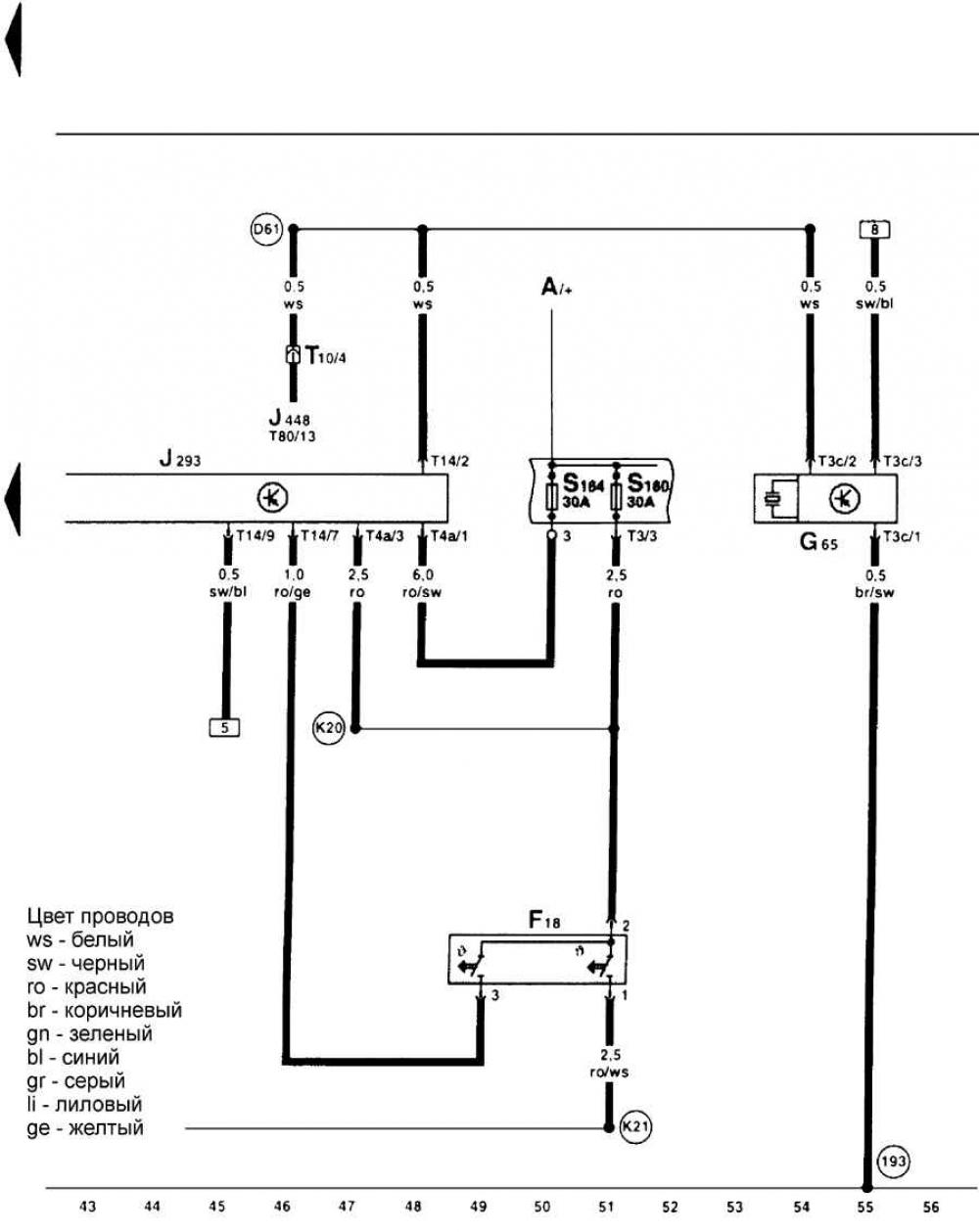

Схема 15. Превключвател на чистачките на предното стъкло, двигател на чистачките на предното стъкло (VW Golf 4)
