Odpojte páku od voliacej tyče tak, že nasadíte prevodovku «medzera».
Uvoľnite poistnú maticu 2 (ryža. 371) a zaskrutkujte skrutku 1, kým sa poistný krúžok 4 neposunie od skrutky.

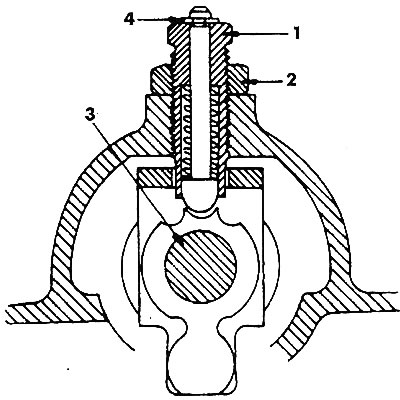

Ryža. 371. Mechanizmus blokovania hriadeľa radiacej páky: 1 - nastavovacia skrutka; 2 - poistná matica; 3 - hriadeľ radiacej páky; 4 - poistný krúžok
Skrutku opäť odskrutkujte, kým sa nedotkne poistného krúžku a utiahnite poistnú maticu 2.
Miernym otáčaním vretena 3 skontrolujte, či sa krúžok 4 zdvihol.
Ak chcete nastaviť blokovaciu skrutku 5. prevodového stupňa, postupujte takto:
- Nastavte prevodovku na «medzera».
- Odstráňte uzáver zo skrutky 29 (pozri obr. 364). Uvoľnite poistnú maticu 2 (ryža. 372) a zaskrutkujte skrutku 1, kým sa čap 3 nenadvihne.
- Uvoľnite skrutku o 1/3 otáčky a utiahnite poistnú maticu 2.

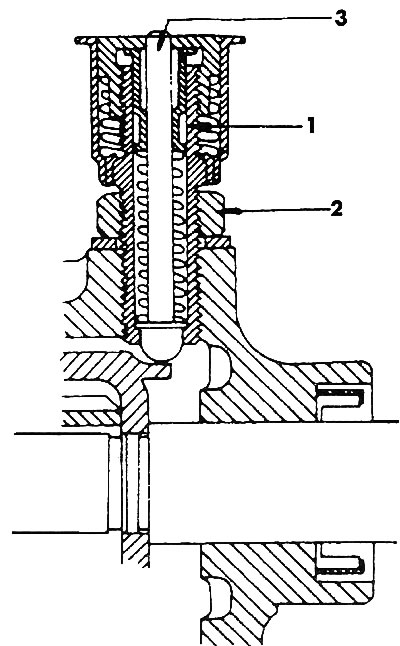

Ryža. 372. Mechanizmus blokovania V prevodu: 1 - skrutka nastavenia prevodu V; 2 - poistná matica; 3 - kolík
