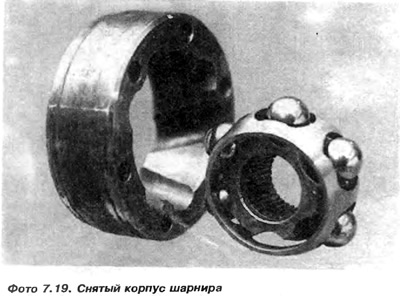

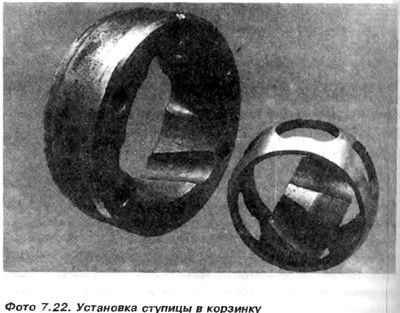

43. Vložte loptičky do štrbín koša (foto 7.19)

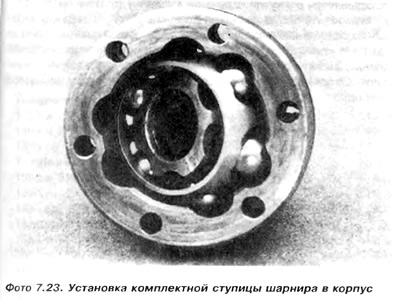

44. Nainštalujte kôš s nábojom kolmo na telo závesu a zasuňte ho do príslušných drážok. Nainštalujte kôš s loptičkami a potom ho otočte o 90° v smere väčšieho rozstupu drážok guľôčkovej dráhy, ako ukazuje šípka, aby ste ho nastavili rovnobežne s rovinou závesu (foto 7.23)
Upozorňujeme, že po montáži by drážka na drážkach náboja mala byť na strane gumového puzdra. Určenie požadovanej polohy uľahčí predbežné: označenie prvkov pred demontážou.
45. Skontrolujte, či sa náboj vo svojom pracovnom polkruhu voľne pohybuje.
46. Nainštalujte vnútorné puzdro kĺbu 8 na hriadeľ nápravy 9 a potom konkávnu pružinovú podložku 7 (kresba 7.1).

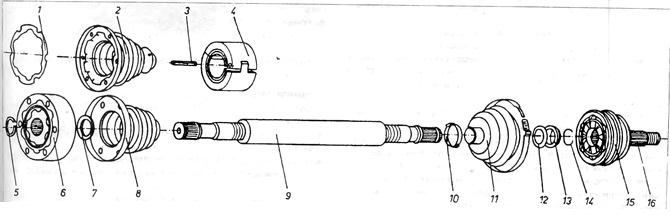

Kresba 7.1. Zostava hnacej nápravy
1 - tesnenie používané vo verzii gti; 2 - puzdro pántu gti; 3 - pružinový kolík; 4 - tlmič nárazov; 5 - pristávací krúžok; 6 - vnútorný hnací kĺb; 7 - ozubená konkávna podložka; 8 - puzdro závesu; 9 - hnacia náprava; 10 - upínací pás plášťa; 11 - puzdro závesu; 12 - pružinová podložka; 13 - kužeľová podložka; 14 - pružinový krúžok; 15 - puzdro kĺbu pohonu; 16 - krátky hriadeľ nápravy.

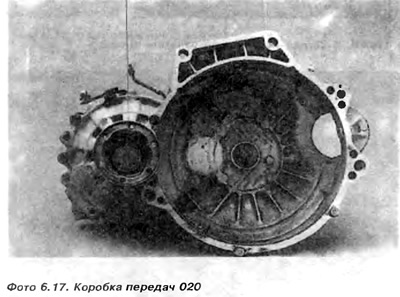

Všimnite si, že táto podložka je väčšia ako podobná podložka na vonkajšom pánte a má zuby (foto 6.17).
Podložka musí smerovať konkávnou stranou k náboju spoja.
47. Zaistite hriadeľ nápravy vo zveráku alebo lise, potom pomocou vhodnej kovovej rúrky 1 nasuňte alebo zatlačte kĺb na hriadeľ nápravy, pričom narazíte na náboj kĺbu.
48. Nainštalujte poistný pružinový krúžok do drážky.
49. Vytlačte mazivo do kĺbu a potom presuňte puzdro na telo kĺbu.
50. Nainštalujte gumenú manžetu späť na hriadeľ nápravy tak, aby sa po montáži nedeformovala a jej vonkajší koniec zodpovedal značke urobenej pri demontáži.

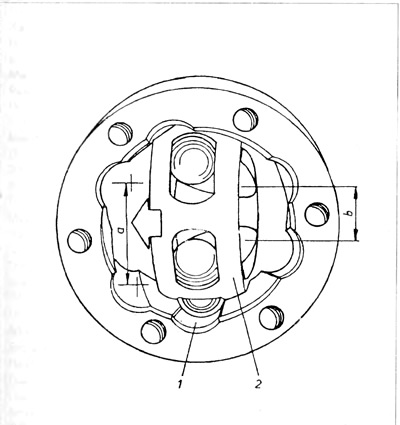

Kresba 7.5. Inštalácia náboja a koša do krytu
1 - drážka guľôčkovej dráhy; 2 - košík; a - menšia vzdialenosť medzi drážkami koľaje; b - väčšia vzdialenosť medzi drážkami koľaje.

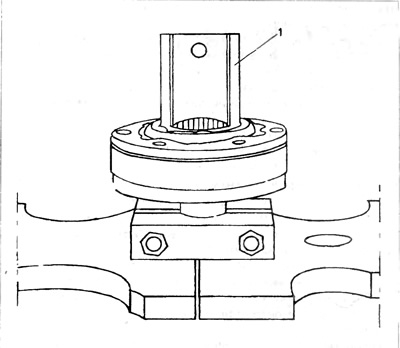

Kresba 7.6. Nalisovanie kĺbu na hriadeľ nápravy
1 - rúrka.
Pôvodný materiál je k dispozícii na portáli: VWManual
