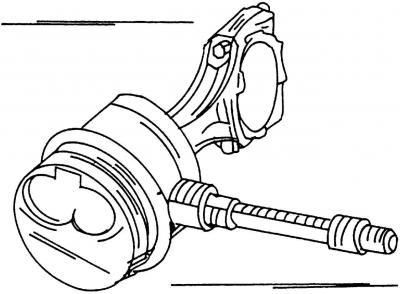

Rysunek 429. Wyjmowanie i zakładanie sworznia tłokowego za pomocą specjalnego trzpienia
Wsuń sworzeń tłokowy ręką w rozgrzany tłok i korbowód. Na rysunek Na rysunku 429 pokazano, jak należy ustawić tłok podczas montażu sworznia tłokowego.
Podczas montażu tłoka i korbowodu należy przestrzegać następujących zaleceń:
- jeśli ponownie wykorzystujesz stare tłoki, upewnij się, że oznaczenia, które naniosłeś, są prawidłowo umieszczone. Podczas montażu nowych tłoków należy zwrócić uwagę na oznaczenia w formie liczb na tłokach, tj. 1/2 lub 3/4;

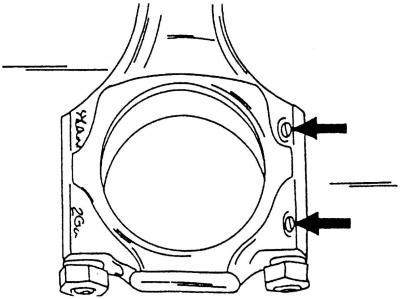

Rysunek 423. Strzałki wskazują rzuty odlewów. Języki panewki łożyska znajdują się po tej samej stronie
- odlewane występy na korbowodzie i pokrywie łożyska (rysunek 423) muszą być skierowane w stronę wału pośredniego i kół pasowych silnika;
- oznaczenie numeru cylindra musi być zgodne z oznaczeniem na korbowodzie i pokrywie łożyska;
- załóż pierścienie ustalające po obu stronach tłoka i upewnij się, że są mocno osadzone w rowkach;
- sprawdź, czy tłok porusza się swobodnie tam i z powrotem na korbowodzie.

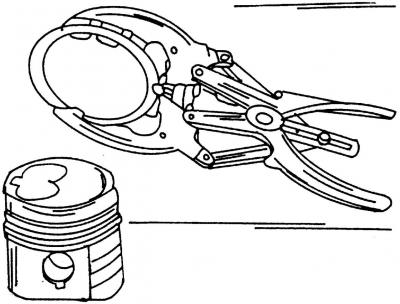

Rysunek 425. Zdejmowanie i zakładanie pierścieni tłokowych

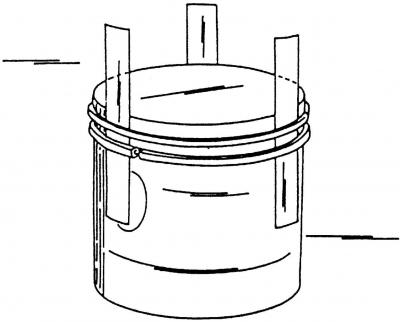

Rysunek 426. Schematyczne przedstawienie demontażu i montażu pierścieni tłokowych

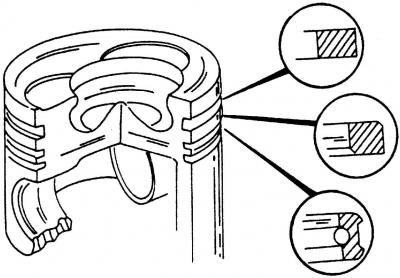

Rysunek 430. Przekrój i rozmieszczenie pierścieni tłokowych przy ich zakładaniu na tłok
Za pomocą ściągacza pierścieni tłokowych (rysunek 425) należy kolejno wsuwać pierścienie tłokowe w rowki. Jeżeli nie posiadasz narzędzia do montażu pierścieni tłokowych, użyj pasków metalowych (rysunek 426). W tym celu należy zamontować pierścienie na wysokości rowków na tłoku i po wyciągnięciu pasków metalowych zamontować pierścienie tłokowe w ich rowkach. Przed montażem pierścieni należy sprawdzić ich przekrój (rysunek 430). Oba pierścienie tłokowe kompresyjne oznaczone są z jednej strony napisem "Oben" lub "Top" i oznaczenie to powinno być widoczne po zamontowaniu pierścienia od strony denka tłoka.
Przed montażem należy położyć zmontowane tłoki na czystej powierzchni i przykryć je, aby zapobiec gromadzeniu się na nich kurzu.
