Снятие и установка задней оси
Снимите колёса.
Снимите витые пружины.
Разъедините электрические разъемы, находящиеся между узлами задней оси и кузовом.

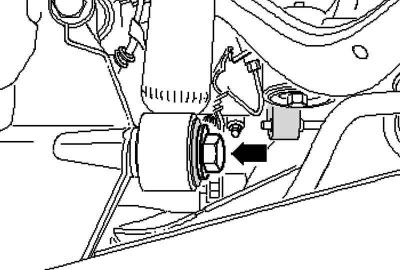

Рис. 4.58. Болт крепления задней стойки
Выкрутите болт (рис. 4.58).

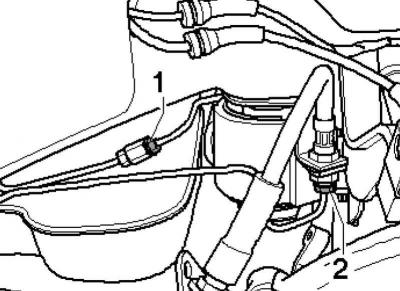

Рис. 4.59. Штекерные соединения тормозных трубопроводов
Рассоедините тормозные трубопроводы в точках 1 и 2 (рис. 4.59).
Разъедините штекерные соединения электромеханического стояночного тормоза на суппорте.

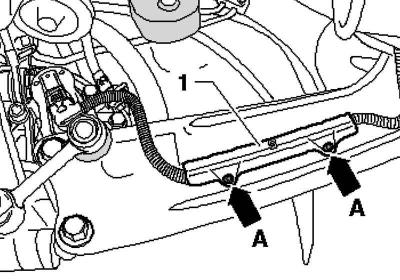

Рис. 4.60. Крепление провода стояночного тормоза
Снимите крепление 1, для этого выпрессуйте внутренние стержни заклепок (рис. 4.60).
Демонтируйте провод 1 от опорного кронштейна.

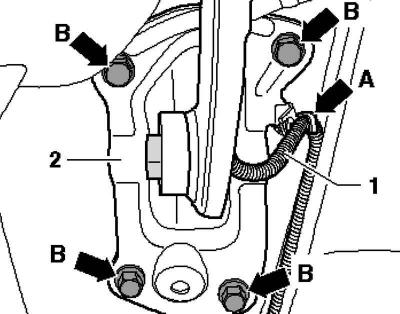

Рис. 4.61. Крепление опорного кронштейна
На кузове отметьте положение опорного кронштейна 2 (рис. 4.61).
Отверните болты.
Отсоедините штекер заднего левого датчика уровня кузова.

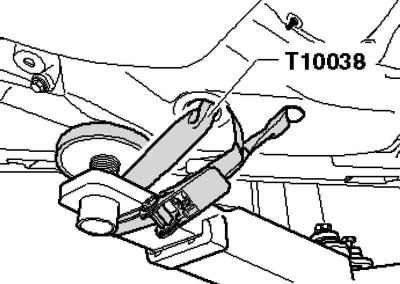

Рис. 4.62. Закрепление автомобиля на подъемнике
Закрепите автомобиль с обеих сторон на кронштейнах подъемника с помощью натяжных ремней (рис. 4.62).
Внимание: В противном случае, он может соскользнуть с подъёмника
Под подрамником установите домкрат для двигателей и агрегатов трансмиссии с универсальной опорой для агрегатов трансмиссии и закрепите подрамник ремнем.

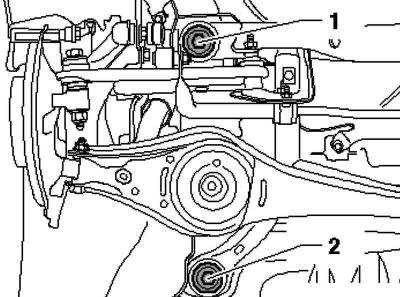

Рис. 4.63. Крепление подрамника
С обеих сторон отверните шестигранные болты 1 или 2 (рис. 4.63).
Примечание: В целях наглядности на рисунке изображена только левая сторона автомобиля.
Примечание: Чтобы зафиксировать подрамник, необходимо в позициях 1 и 2 на обеих сторонах автомобиля по очереди вкрутить фиксирующие приспособления.
Примечание: Зафиксируйте положение подрамника фиксаторами.
Примечание: Фиксаторы следует затягивать моментом не превышающим 20 Н·м, поскольку в противном случае можно повредить их резьбу.
С обеих сторон по очереди замените болты крепления подрамника на фиксаторы и затяните их моментом 20 Н·м.
Теперь положение подрамника зафиксировано.
Осторожно опустите подрамник в сборе с установленными на нем узлами.
Примечание: При опускании следите за тем, чтобы оставался доступ к тормозным магистралям и электрическим кабелям.
Установка подрамника в сборе со смонтированными на нем узлами
Установка осуществляется в обратной последовательности.
Прокачайте тормозную систему
Отрегулируйте углы установки колес.
