Выпрессовка резинометаллической втулки
Снимите продольный рычаг.

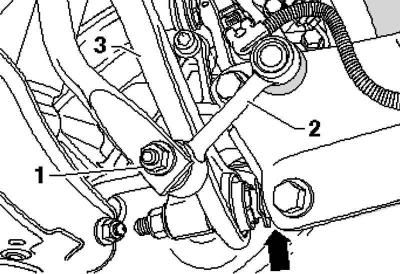

Рис. 4.71. Соединительная тяга и стабилизатор
Зажмите продольный рычаг в тисках так, чтобы опорный кронштейн 1 касался тисков (рис. 4.71).
Выкрутите болт 2.

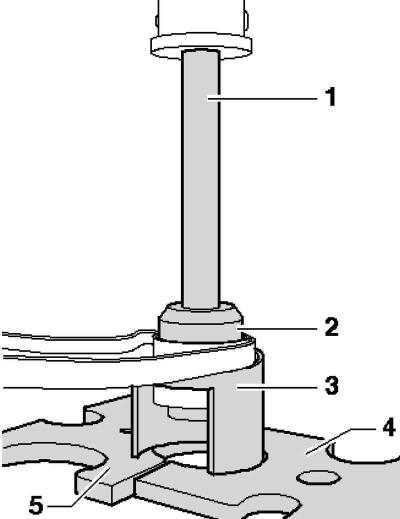

Рис. 4.78. Установка инструментов: 1 – трубка; 2 – оправка; 3 – инструмент для выпрессовки; 4 – нажимная пластина; 5 – нажимная пластина
Установите инструменты, как показано на рисунке 4.78.
Выпрессуйте резинометаллическую втулку.
Запрессовка резинометаллической втулки
Поставьте продольный рычаг на ровную поверхность.

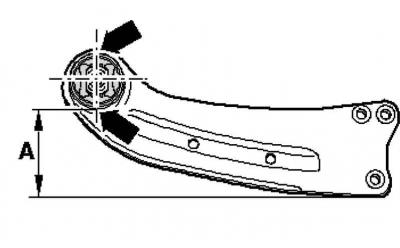

Рис. 4.79. Установка продольного рычага на плоскости
Установите продольный рычаг на плоскости так, чтобы размер а был равен 113 мм (рис. 4.79).
Отметьте вертикальную линию на втулке продольного рычага.

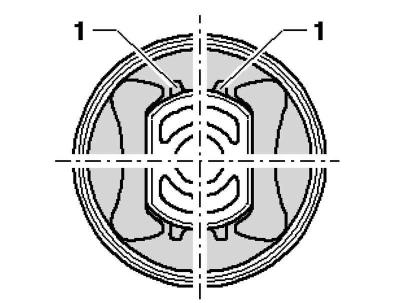

Рис. 4.80. Расположение резинометаллической втулки
Расположите резинометаллическую втулку на продольном рычаге так, чтобы отмеченная линия находилась между выступами 1 (рис. 4.80).
Текст скопирован с этого портала [VWManual.ru]
Примечание: Следите за правильностью монтажного положения резинометаллической втулки относительно втулки продольного рычага.

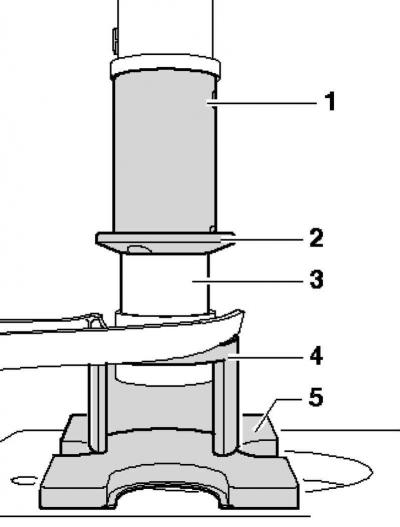

Рис. 4.81. Установка инструментов: 1 – трубка; 2 – нажимная пластина;фаска должна быть направлена к резинометаллической втулке; 3 – резинометаллическая втулка; 4 – инструмент для выпрессовки; 5 – нажимная пластина
Установите инструменты, как показано на рисунке (рис. 4.81).
Запрессуйте резинометаллическую втулку заподлицо.
Установите опорный кронштейн на продольный рычаг.
Установите продольный рычаг.
