Снятие
Замерьте расстояние от центра колеса до кромки арки колеса.
Снимите колесо.
Снимите винтовую пружину.

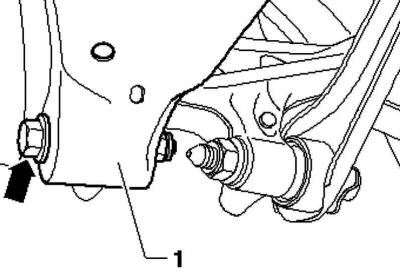

Рис. 4.70. Крепление нижнего поперечного рычага
Выкрутите болт нижнего поперечного рычага 1 (рис. 4.70).
Автомобили с динамическим корректором фар
Снимите соединительную тягу заднего левого датчика уровня кузова.
Продолжение монтажных операций для всех автомобилей
Отметьте, например фломастером, положение эксцентрикового болта относительно подрамника.
Отсоедините и опустите заднюю часть выпускной системы.
Выкрутите болт.
Извлеките нижний поперечный рычаг.
Установка
Вставьте нижний поперечный рычаг в автомобиль и прикрутите болты от руки.
Прикручивать поперечный рычаг следует, только когда будет достигнут размер «a».
Привинтите нижний поперечный рычаг к подрамнику и затяните новую гайку указанным моментом.
Обратите внимание на маркировку положения эксцентрикового болта В относительно подрамника.
Установите заднюю часть выпускной системы.
Автомобили с динамическим корректором фар
Установите соединительную тягу Geber fьr Fahrzeugniveau HL.
Продолжение монтажных операций для всех автомобилей
Закрутите болт нижнего поперечного рычага 1.
Установите винтовую пружину.
Установите и прикрутите колесо.
Отрегулируйте углы установки колес.
