Оглавление: Установка ↓ Моменты затяжки ↓

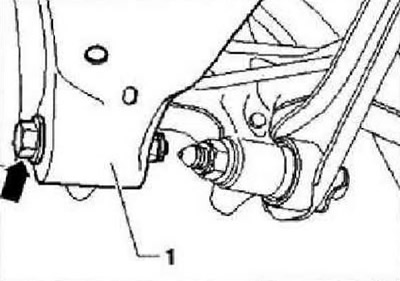

Измерить расстояние от центра колеса до нижнего края колёсной арки. Снять колесо. Снять витую пружину. Отвернуть болт «стрелка» крепления нижнего поперечного рычага «1».

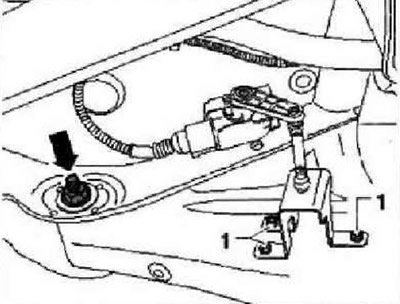

Автоиобили с автоматический корректором фар
Вывернуть болты «1» из нижнего поперечного рычага.
Все
Отметить, например, фломастером, положение эксцентрикового болта «стрелка» по отношению к подрамнику.
Отсоединить и опустить заднюю часть выпускной системы. Отвернуть болт «стрелка В». Снять нижний поперечный рычаг.
Установка
Установить нижний поперечный рычаг на автомобиль и от руки затянуть болты. Затяжку болтов крепления поперечного рычага можно производить только после установки подвески в положение, соответствующее размеру "а"! Привинтить поперечный рычаг к подрамнику и затянуть новую гайку «стрелка» соответствующим моментом. Эксцентриковый болт «стрелка В» должен быть установлен относительно подрамника в соответствии с нанесенными ранее метками. Установить на место заднюю часть выпускной системы.
Автомобили с автоматическим корректором фар
Ввернуть болты «1» в нижний поперечный рычаг.
Все
Затянуть болт «стрелка» крепления нижнего поперечного рычага Установить витую пружину. Установить колесо и затянуть болты его крепления. Проверить углы установки колёс.
Моменты затяжки
| Нижний поперечный рычаг к корпусу ступичного подшипника. Использовать только новые болты и гайки, затягивать только в положении, соответствующем снаряженной массе | 90 Нм и довернуть на 90° |
| Нижний поперечный рычаг к подрамнику- Использовать только новые гайки, затягивать только в положении, соответствующем снаряженной массе | 95 Нм |
| Задний левый датчик дорожного просвета «G76» к нижнему поперечному рычагу | 5 Нм |
