Снятие
Снимите нижний шумоизоляционный экран.
Примечание: Подрамник снимается вместе с рычагами.
Снимите колеса.
Открутите гайки на левой и правой сторонах автомобиля.

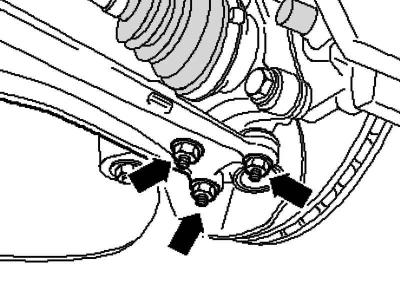

Рис. 4.41. Гайки крепления рычага
Извлеките рычаг из шарнира (рис. 4.41).
Снимите крепление выпускной системы с подрамника.

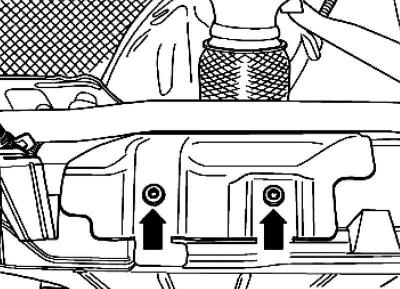

Рис. 4.42. Болты крепления теплозащитного экрана
Выкрутите болты из теплозащитного экрана (рис. 4.42).
Автомобили с дополнительным отопителем
Выкрутите болты А из теплозащитного экрана.

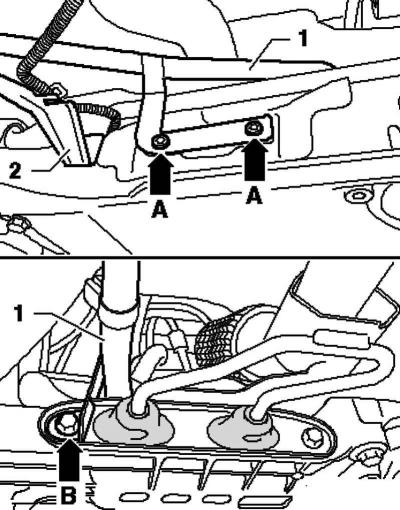

Рис. 4.43. Крепление подрамника и выпускной трубы дополнительного отопителя
Снимите крепление 2 с подрамника (рис. 4.43).
Оригинальный материал доступен на портале: VWMANUAL
Выкрутите болт В и сдвинуть выпускную трубу дополнительного отопителя 1 вверх.
Продолжение монтажных операций для всех автомобилей
Снимите теплозащитный экран с подрамника.
Демонтируйте соединительные тяги от стабилизатора.
Снимите качающуюся опору с коробки передач, для этого выкрутите болты.
Зафиксируйте подрамник.
Выкрутите болты: рулевого механизма 3 и 6, стабилизатора 11 и 14, и подрамника 4 и 5.
Опустите подрамник на стойке для двигателя и коробки передач.
Прикрепите рулевой механизм к кузову.
Установка
Установка осуществляется в обратной последовательности.
Затяните болты.
Установите колеса.
Установите нижний шумоизоляционный экран, моменты затяжки крепежных болтов.
По окончании ремонта выполните пробную поездку, если при прямолинейном движении руль не стоит прямо, необходимо отрегулировать углы установки колес.
