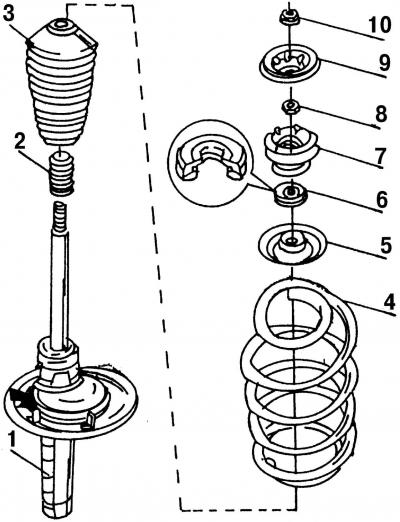

Рис. 287. Амортизаторная стойка: 1 - амортизатор; 2 - резиновый буфер; 3 - защитный чехол; 4 - винтовая пружина; 5 - верхняя опорная чашка пружины; 6 - упорный подшипник; 7 - гайка, 60 Н·м; 8 - гайка, 60 Н·м; 9 - резиновый буфер; 10 - гайка, 60 Н·м
На рисунке 287 изображена амортизаторная стойка в разборе. Для выполнения работ снимите амортизаторную стойку с автомобиля (см. подразд. 13.1).
