- установите переднюю часть автомобиля на опоры;
- снимите защиту двигателя;
- со стороны салона разъедините соединение рулевой колонки и рулевого механизма (см. п. 12.1);
- снимите соединительную тягу стабилизатора поперечной устойчивости;
Рис. 293. Крепление 1 стабилизатора поперечной устойчивости к подрамнику
- снимите крепление 1 стабилизатора поперечной устойчивости с подрамника (рис. 293);
- установите домкрат под подрамник;

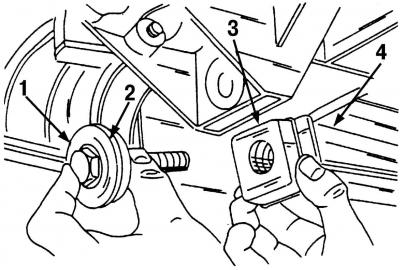

Рис. 294. Снятие маятниковой опоры с коробки передач: 1 - болт; 2 - шайба; 3 резиновая опора; 4 - маятниковая опора
- снимите маятниковую опору коробки передач (рис. 294). Отверните болт 1 и снимите его вместе с шайбой 2. Снимите резиновую опору 3 и отожмите маятниковую опору 4;

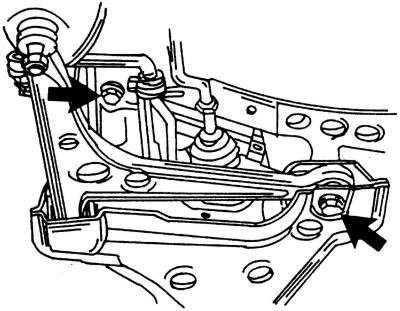

Рис. 295. На каждой стороне автомобиля расположены по два болта крепления подрамника (показаны стрелками)
(Информация представлена на сайте: VWmanual.ru)
- отверните четыре болта крепления подрамника. Отверните два болта (рис. 295) с каждой стороны автомобиля;
- медленно опустите подрамник и снимите стабилизатор поперечной устойчивости.
Установка осуществляется в обратной последовательности относительно процесса снятия, при этом:
- не повредите защитное покрытие стабилизатора поперечной устойчивости;
- не повредите защитные чехлы шарниров;

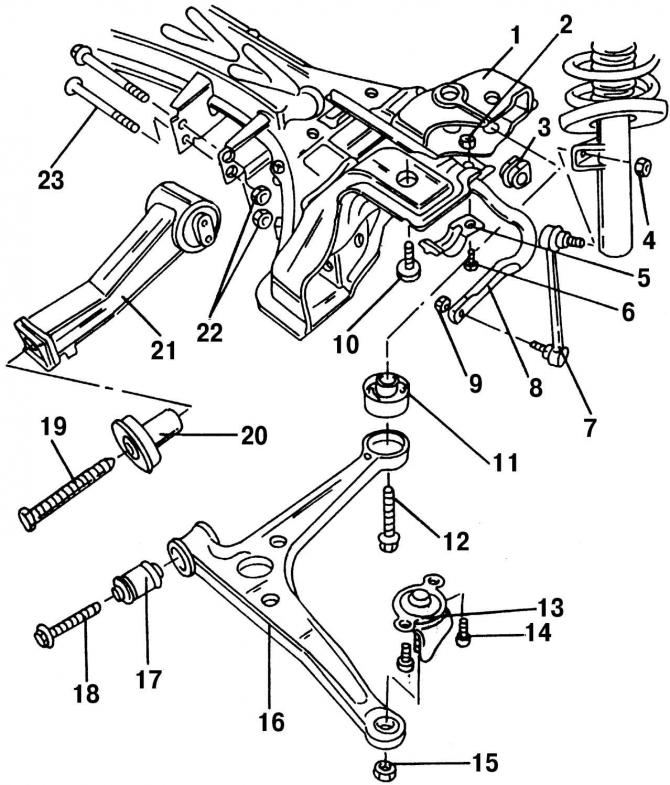

Рис. 291. Крепление поперечного рычага, стабилизатора поперечной устойчивости и маятниковой опоры на подрамнике: 1 - подрамник; 2 - гайка, 55 Н·м; 3 - резиновая опора; 4 - самоконтрящаяся гайка, 100 Н·м (заменяйте всегда); 5 - крепежная скоба; 6 - болт; 7 - соединительная тяга; 8 - стабилизатор поперечной устойчивости; 9 - самоконтрящаяся гайка, 100 Н·м (заменяйте всегда); 10 - болт M14x1,5, длиной 65 мм, 150 Н·м + 90°; 11 - задний подшипник поперечного рычага; 12 - болт M14x1,5, длиной 95 мм, 150 Н·м + 90° (заменяйте всегда); 13 - шаровая опора; 14 - болт, 55 Н·м; 15 - самоконтрящаяся гайка, 55 Н·м (заменяйте всегда); 16 - поперечный рычаг; 17 - подшипник поперечного рычага; 18 - болт, 90 Н·м + 90°; 19 - болт, 100 Н·м; 20 - резиновая опора; 21 - маятниковая опора; 22 - гайка, 100 Н·м; 23 - болт
- замените указанные на рис. 291 болты и гайки;
- моменты затяжки резьбовых соединений указаны в конце книги.
