- поставьте заднюю часть автомобиля на опоры и снимите задние колеса;

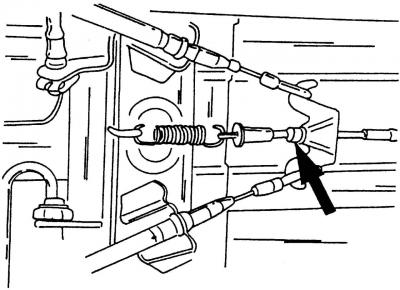

Рис. 305. Вид снизу уравнительного рычага стояночного тормоза. После ослабления контргайки (показана стрелкой) можно ослабить натяжение троса стояночного тормоза
- ослабьте контргайку (рис. 305) на днище машины и отверните регулировочную гайку таким образом, чтобы уравнитель, удерживающий тросы стояночного тормоза, отошел, а сами тросы ослабли;
- снимите датчик частоты вращения АBS (см. раздел «Тормозная система»).
- отсоедините тросы привода стояночного тормоза от скоб тормозного механизма. Удалите для этого пружинный хомут и отцепите конец троса с рычага;
- разъедините соединения трубопроводов тормозного привода и тормозных шлангов (см. подразд. 14.1);

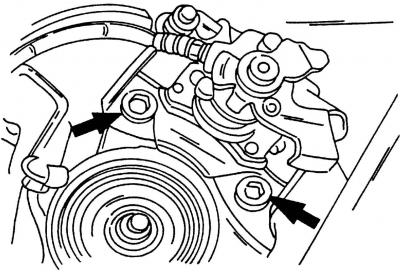

Рис. 299. Два болта крепят скобу дискового тормозного механизма (суппорт дискового тормозного механизма) к балке ступицы колеса
[Смотрите оригинал статьи на ресурсе VWmanual]
- снимите скобу тормозного механизма (рис. 299);

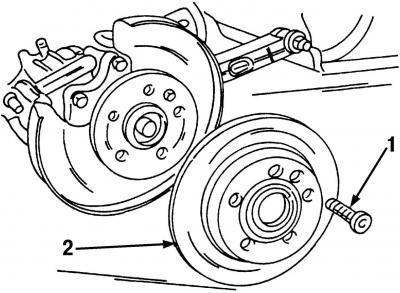

Рис. 306. Крепление тормозного диска: 1 - болт; 2 - диск
- снимите тормозной диск (рис. 306). Тщательно очистите рабочие поверхности тормозного диска и ступицы колеса;

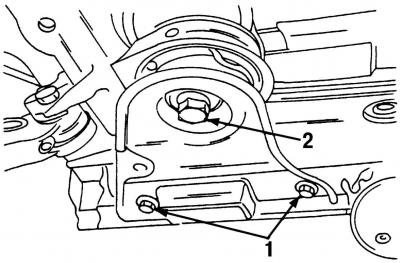

Рис. 301. Крепление задней подвески: 1 - опорная плита; 2 - днище машины
- снимите стабилизатор поперечной устойчивости (рис. 301);
- подставьте под продольный рычаг домкрат, приподнимите его таким образом, чтобы амортизатор немного сжался, и снимите нижнее крепление амортизатора;
- опустите домкрат и выньте заднюю пружину (операция выполняется вдвоем);

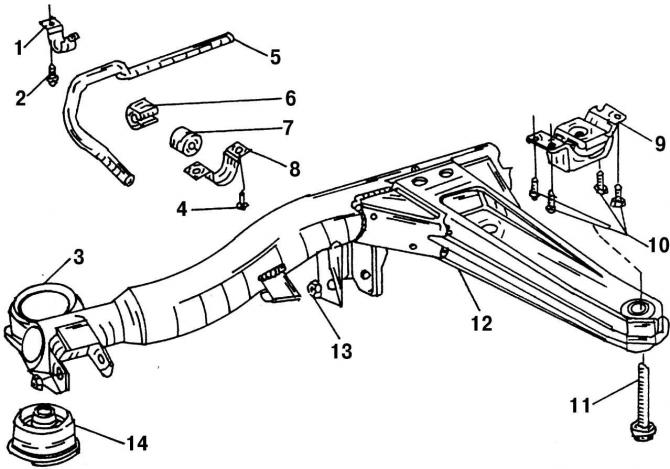

Рис. 304. Крепление поперечного рычага задней подвески и стабилизатора поперечной устойчивости: 1 - скоба крепления стабилизатора поперечной устойчивости; 2 - болт, 30 Н·м; 3 - поперечный рычаг задней подвески; 4 - болт, 30 Н·м; 5 - стабилизатор поперечной устойчивости; 6 - резиновая опора; 7 - резиновая опора; 8 - хомут стабилизатора поперечной устойчивости; 9 - опора подвески; 10 - болты, 65 Н·м; 11 - болт, 260 Н·м; 12 - поперечина; 13 - гайка, 170 Н·м; 14 - резинометаллическая опора
- снимите продольный рычаг с внутренней стороны (места крепления показаны на рис. 304).
Установка продольного рычага осуществляется в последовательности, обратной процессу снятия.
