Лайсни на праговете (VW Passat B5)

Елементи на вътрешната облицовка на отвора на задната врата

• 1 - декоративно покритие,
• 2 - гайка,
• 3 - винт с предпазител,
• 4 - скоба,
• 5 - фиксатор,
• 6 - заключваща издатина,
• 7 - прагово наслагване

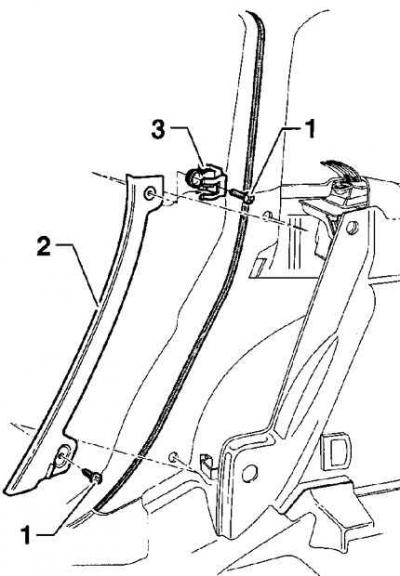

Закрепващи елементи на тапицерията на задната колона

• 1 - винт,
• 2 - тапицерия,
• 3 - скоба

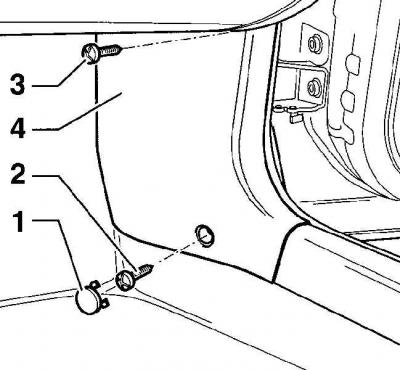

Долни крепежни елементи за тапицерия на предната колона

• 1 - щепсел,
• 2 - винт,
• 3 - винт,
• 4 - облицовъчен панел

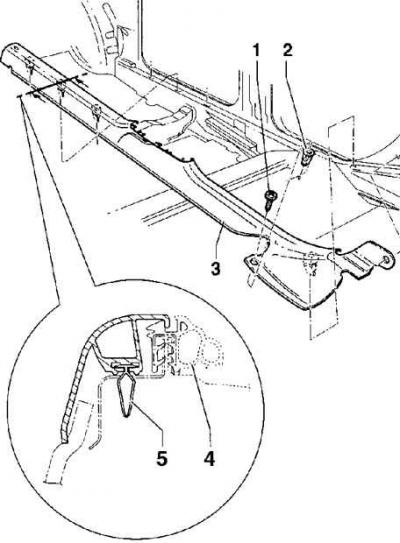

Закрепващи елементи на облицовката на прага

• 1 - винт,
• 2 - пластмасова гайка,
• 3 - наслагване на прага,
• 4 - уплътнение на вратата,
• 5 - скоба

Премахване

1. Освободете ключалките и наклонете задната седалка напред.


2. Разхлабете гайката (2) и развийте болта (3) с предпазителя, вижте фиг. Елементи на вътрешната облицовка на отвора на задната врата.

3. Отстранете горната част на декоративната облицовка от скобата (4), след това освободете зъбчето на фиксатора (6) от облицовката на прага (7) в долната част и отстранете декоративната облицовка (1) заедно с фиксатора (5).

4. Отстранете винтовете (1), закрепващи тапицерията (2) на задната колона, вижте фиг. Закрепващи елементи на тапицерията на задната колона.

5. Отстранете долната облицовка на предната колона, като отстраните тапицериите, покриващи винтовете, след това развийте винтовете и, като издърпате напред, извадете облицовката изпод капака на прага и я извадете от колата, вижте фиг. Закрепващи елементи на долната част на облицовката на предната колона.

6. Развийте винта (1), закрепващ задната част на тапицерията на прага, вижте фиг. Закрепващи елементи на облицовката на прага.

7. Издърпайте нагоре, за да освободите скобите, закрепващи тапицерията на прага на вратата към каросерията на автомобила, и свалете тапицерията на прага на вратата от автомобила.

Монтиране

1. Преди монтаж проверете състоянието на скобите за облицовка на прага и пластмасовите гайки и ги сменете, ако е необходимо.

2. Монтажът се извършва в ред, обратен на демонтаж.

3. Проверете дали уплътнението на вратата е позиционирано правилно.
