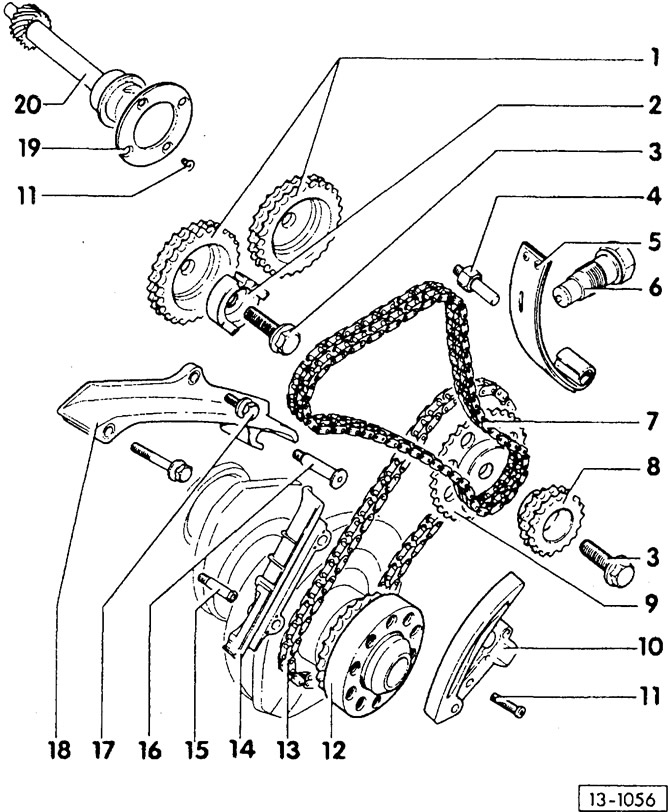

6-циліндровий двигун
- 1 - зірочка розподільного валу
- 2 - муфта для розподільника запалювання
- 3 - болт, 100 Нм
- 4 - вісь, 25 Нм
- 5 - планка натяжного пристрою
- 6 - натягувач для дворядного роликового ланцюга, 30 Нм
- 7 - дворядний роликовий ланцюг
- 8 - зірочка для дворядного роликового ланцюга
- 9 - зірочка для однорядного роликового ланцюга
- 10 - натягувач ланцюга з планкою
- 11 - болт, 10 Нм
- 12 - провідна зірочка
Встановлена на колінчастому валі. Коли зубний зуб розташовується проти стикувального роз'єму підшипника, колінчастий вал знаходиться в положенні ВМТ для циліндра 1.
- 13 - однорядний роликовий ланцюг
- 14 - планка заспокійника
- 15 - палець, 25 Нм
- 16 - вісь з буртом, 25 Нм
- 17 - болт, 20 Нм
- 18 - планка заспокоювача
- 19 - регулювальна шайба
- 20 - проміжний вал
Увага: Ущільнювальні прокладки та кільця обов'язково замінювати. Виняток: якщо знято тільки кришку зірочок розподільних валів або фланець ущільнювача з боку приводу, то вони знову можуть встановлюватися з герметиком фірми VW AMV 1 8800102.
