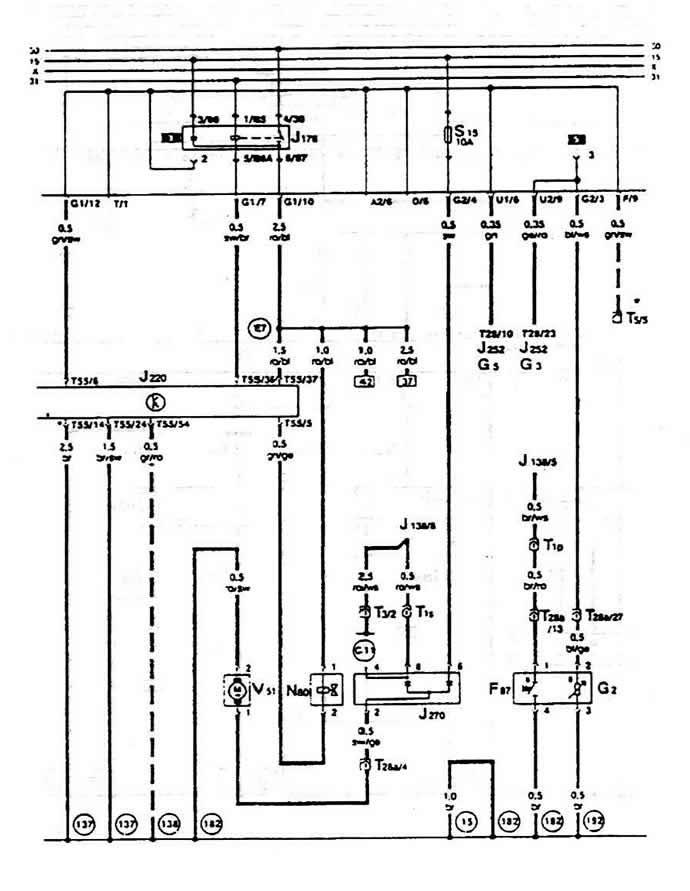

- G28 - датчик числа обертів двигуна
- G61 - датчик моменту запалювання 1
- G62 - датчик температури охолоджувальної рідини
- G66 - датчик моменту запалювання 11
- J119 - багатофункціональний індикатор
- J220 - пристрій керування "Monotronic"
- R - радіо
- Т2а - подвійний штекер, поблизу важеля перемикання
- Т2b - подвійний штекер, поблизу важеля перемикання
- Т2с - подвійний штекер, поблизу важеля перемикання
- T2d - подвійний штекер, над релейною коробкою
- T2z - подвійний штекер, під кришкою механізму перемикання
- Т3b - потрійний штекер поблизу стартера
- Т3c - потрійний штекер поблизу вихлопного каналу
- T3d – потрійний штекер, поблизу стартера
- Т8 – 8-полюсний штекер, радіо
- Т28 - 28-полюний штекер, знімний приладовий блок
- Т28а - 28-полюсний штекер, головка блоку циліндрів, зліва
- Т43 - 43-полюсний штекер, для сигналу числа обертів, за релейною коробкою
Місця з'єднання з корпусом (у гуртку):
- 15 - точка "маси", до головки блоку циліндрів
- 138 - приєднання "маси" (електроніка), у кабелі пристрою упорскування
- 139 - приєднання "маси" ("маса" датчика), в кабелі пристрою впорскування
- Н20 - приєднання 1 в кабелі системи діагностики
- Н21 - приєднання 2 в кабелі системи діагностики
[Оригінал тексту можна знайти на: VWmanual.ru]
Позначення кольору кабелів:
- ws - білий
- sw - чорний
- ro - червоний
- br коричневий
- gn - зелений
- gr - сірий
- li - фіолетовий
- ge - жовтий
- bl - синій
Перелік запобіжників:
- 30А - зеленого кольору
- 25А - білого кольору
- 20А – жовтого кольору
- 15А - синього кольору
- 10А - червоного кольору
