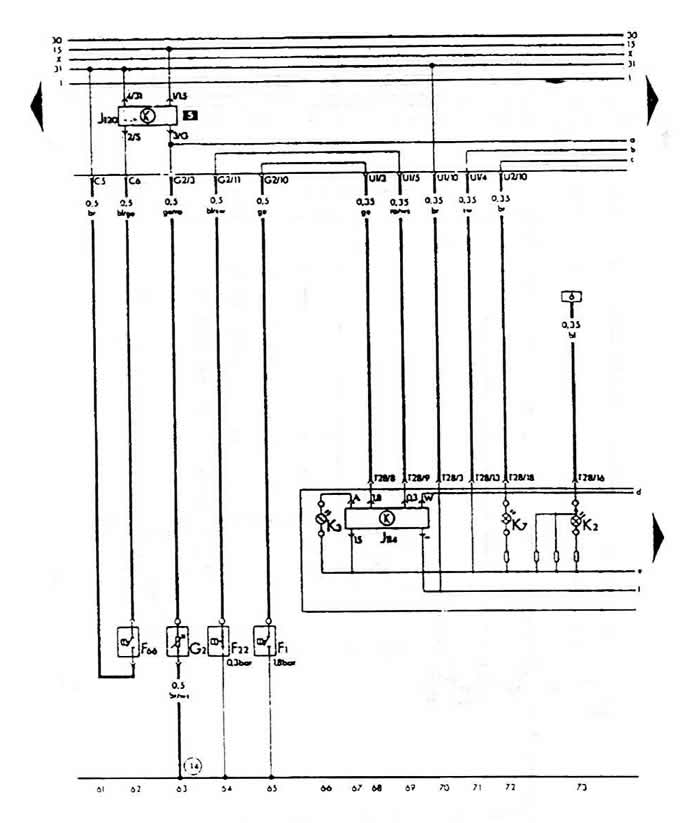

- G39 - лямбда-зонд із обігрівом
- J169 - пристрій керування системою "Digifant''
- J176 - реле подачі струму в пристрій керування системою "Digifant"
- N30 - клапан упорскування циліндр N1
- N31 - клапан упорскування циліндр N2
- N32 - клапан упорскування циліндр N3
- N33 - клапан упорскування циліндр N4
- N70 - клапан управління стабілізацією холостого ходу, поблизу каналу, що всмоктує
- Т5а - 5-полюсний штекер, до передньої стінки зліва
Місця з'єднання з корпусом (у гуртку):
- 18 - точка "маси", до блоку циліндрів
- G3 - позитивне з'єднання в кабелепроводі сопл, що впорскують
- G4 - з'єднання в кабелепроводі впорскують сопл
- T2d - подвійний штекер, поблизу каналу, що всмоктує
Позначення кольору кабелів:
- ws - білий
- sw - чорний
- ro - червоний
- br коричневий
- gn - зелений
- gr - сірий
- li - фіолетовий
- ge - жовтий
- bl - синій
Перелік запобіжників:
- 30А - зеленого кольору
- 25А - білого кольору
- 20А – жовтого кольору
- 15А - синього кольору
- 10А - червоного кольору
