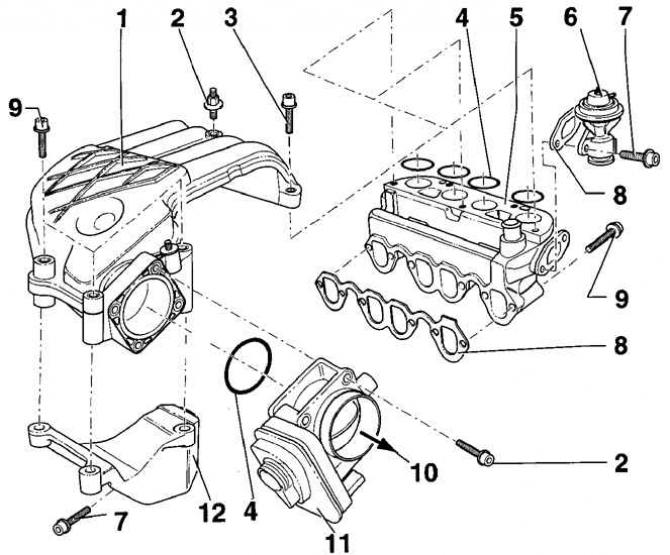

Nasávacie potrubie nafty SDI
- 1 - horná časť sacieho potrubia;
- 2 - skrutka, 10 Nm;
- 3 - skrutka s vnútorným šesťhranom, 15 Nm;
- 4 - tesniaci krúžok. Pri inštalácii je potrebné použiť nový tesniaci krúžok;
- 5 - spodná časť sacieho potrubia;
- 6 - ventil systému recirkulácie výfukových plynov;
- 7 - skrutka s vnútorným šesťhranom, 25 Nm;
- 8 - tesnenie. Pri inštalácii je potrebné použiť nové tesnenie;
- 9 - skrutka s vnútorným šesťhranom, 20 Nm;
- 10 - k vzduchovému filtru;
- 11 - motor ventilu sacieho potrubia;
- 12 - držiak
Pri prácach na hlave valcov stačí demontovať iba hornú časť sacieho potrubia.
Odstúpenie
1. Odstráňte potrubie spájajúce sacie potrubie a vzduchový filter.
2. Odpojte elektrický konektor od motora ventilu sacieho potrubia (11).
3. Odskrutkujte hornú časť sacieho potrubia (1) a odstráňte tesnenie (4).
4. Odstráňte spodnú časť sacieho potrubia. Súčasne odskrutkujte svorku zaisťujúcu ventil recirkulácie výfukových plynov v sacom potrubí.
5. Odskrutkujte spodok sacieho potrubia z hlavy valcov.
Inštalácia
1. Vyčistite spojovacie plochy sacieho potrubia a hlavy valcov.
2. Vymeňte všetky tesnenia.
3. Ďalšia inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
