Výmena výfukového potrubia (VW Golf 2)

Upevnenie výfukového potrubia motora so vstrekovacím systémom je znázornené na kresba 178. Všimnite si rozdiel v upevnení sacieho potrubia k rozdeľovaču. Pri motoroch so systémom vstrekovania paliva je sacie potrubie spojené s výfukovým potrubím pomocou prírub s tesnením. Demontáž a montáž systému a jeho prvkov je podobná ako pri motoroch s objemom 1,3 l.

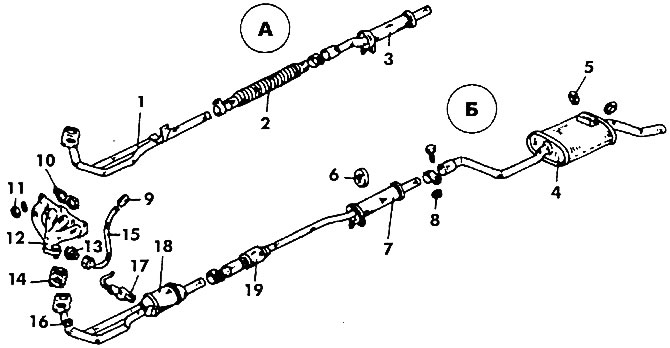

Kresba 178. Výfukový systém motora karburátora: 1 - sacie potrubie; 2 - vlnitá rúrka; 3, 7 - predné tlmiče; 4 - zadný tlmič výfuku; 5, 6 - gumové závesy; B, 11, - matice (25 Nm); 9 - zástrčka; 10 - tesnenie výfukového potrubia; 12 - výfukové potrubie; 13 - konektor (35 Nm); 14 - tesnenie príruby výfukového potrubia; 15 - hadica; 17 - kyslíkový senzor; 18 - prívodné potrubie s katalyzátorom; 19 - spojovací prvok; A - systém bez katalyzátora; B - systém s katalyzátorom
