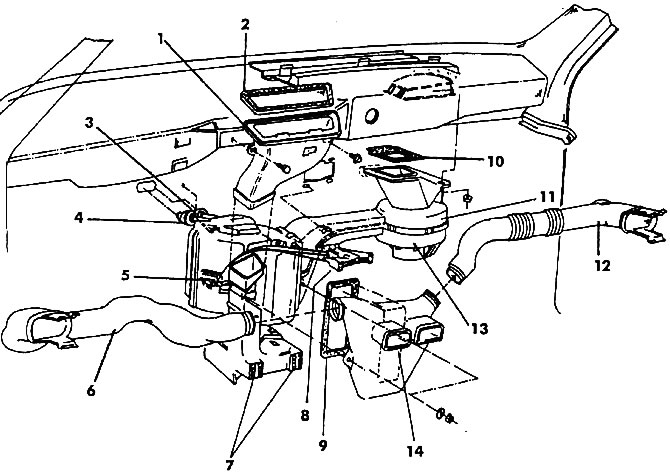

Kresba 106. Schéma systému vykurovania a vetrania interiéru: 1 - vzduchový kanál čelného skla, 2 - tesnenie, 3 - chladič ohrievača, 4 - tesnenie (musí byť zakaždým vymenené), 5 - plášť ohrievača, 6 - ľavé vzduchové potrubie, 7 - vzduchové dýzy na prívod vzduchu k nohám, 8 - páčky kúrenia, ventilácie a teploty, 9 - tesnenie, 10 - tesnenie, 11 - vzduchové potrubie, 12 - pravé vzduchové potrubie, 13 - ventilátor, 14 - rozvodný plášť
Všeobecné odporúčania na opravu
Rozdeľovač teplého vzduchu, vzduchovody, ovládacie páky a k nim pripojené tyče sú demontované ako jeden celok.
Všetky kontroly a opravy sa vykonávajú bez použitia veľkej sily. Malo by sa pamätať na to, že plastové časti sú dosť krehké a môžu sa ľahko poškodiť.
Operácie súvisiace s ovládacími pákami kúrenia a ventilácie budú popísané nižšie. Postup demontáže a inštalácie centrálneho vzduchového potrubia bude popísaný nižšie.
Ak je potrebné rozobrať rozdeľovač vzduchu za účelom výmeny ohrievača, postupujte podľa nižšie uvedených pokynov.

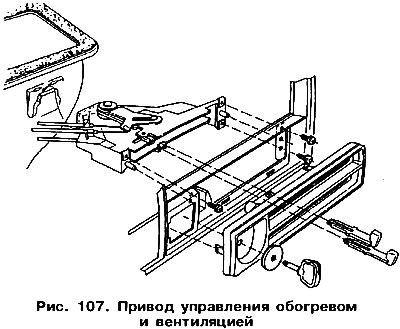

Na kresba 107 je znázornená schéma pohonu regulácie kúrenia a vetrania. Tento blok sa odstráni spolu s tyčami cez centrálny otvor pre výstup vzduchu rozvodného panelu. Tri tyče musia byť odpojené od rozdeľovača vzduchu. Dekoratívny kryt pák ovládania kúrenia sa odstráni po uvoľnení z bočných západiek. Inštalácia sa vykonáva v opačnom poradí. Nastavenie tyčí sa vykonáva spôsobom popísaným nižšie. Tyčinky sú rôzne sfarbené, aby sa dali ľahko rozlíšiť. Pred nastavením by mali byť všetky tyče pripojené k ovládacím pákam, pričom čierne dlhé a krátke tyče by mali byť pripojené k páke ovládania kúrenia a ventilácie.

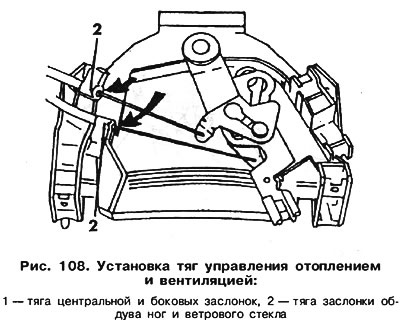

Vložte púzdra prútov do držiakov (šípky na obrázku 108).

Čiernu dlhú tyč 1 (kresba 108) pripevnite k páke ovládajúcej stredovú a bočnú klapku.
Pripojte čiernu krátku tyč 2 k páke, ktorá ovláda priestor pre nohy a ventilátor čelného skla.

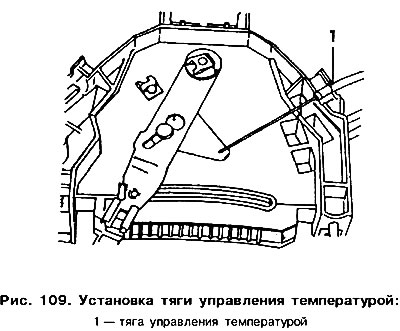

Pripevnite tyč 1 (kresba 109) k páke ovládajúcej teplotu vzduchu.

Nainštalujte riadiacu jednotku a posuňte obe páčky doľava, t. j. zatvorte ventil ohrievača a prístupové kanály teplého vzduchu a otvorte prístup studeného vzduchu.

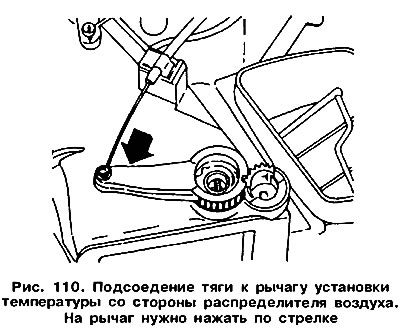

Pripojte dlhú čiernu tyč na druhej strane k páke centrálnej klapky namontovanej na rozdeľovači vzduchu. Zatlačte páku v smere šípky (kresba 110) a odstráňte ochranné puzdrá.

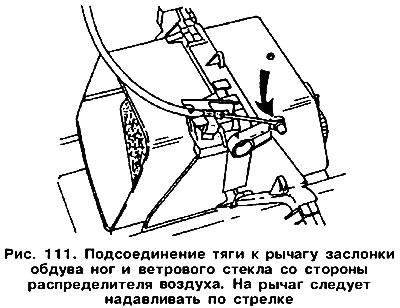

Pripojte čiernu krátku tyč na druhej strane k páčke vetrania priestoru pre nohy a čelného skla namontovanej na rozdeľovači vzduchu, ako je znázornené na kresba 111.

Posuňte páku v smere šípky a na oboch stranách vložte bezpečnostné puzdrá.

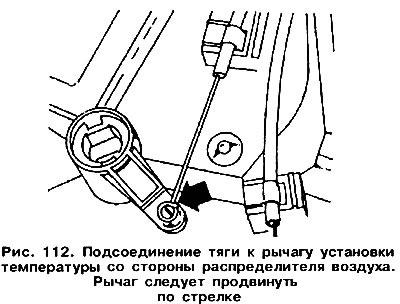

Pripojte modrú tyč k regulačnému ventilu teploty (kresba 112). Posuňte páku (šípka) a vložte bezpečnostné puzdrá krytu spojovacej tyče.

Po pripojení tyčí postupne posúvajte páčky kúrenia, vetrania a regulácie teploty. Mali by ste počuť, ako klapky narážajú na zarážky.

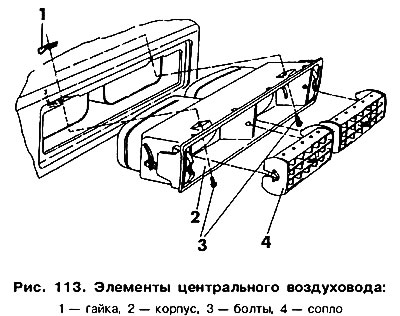

Prvky centrálneho vzduchového potrubia sú znázornené na kresba 113. Na základe tohto diagramu vykonajte všetky akcie na ich odstránenie a inštaláciu. Bočné trysky majú podobný dizajn.

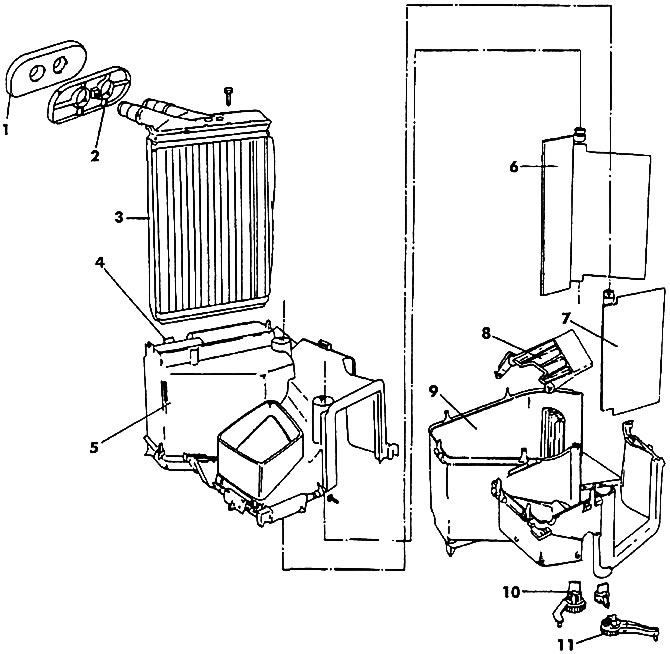

Na kresba 114 Sú zobrazené komponenty rozvádzača vzduchu. Odpojením ovládacích pák a ohnutím svoriek ohrievača môžete rozdeliť puzdro rozdeľovača na dve časti a zvyšné časti odstrániť. Ak svorky pri montáži nezaisťujú teleso rozvádzača, je možné ho pripojiť pomocou dvoch samorezných skrutiek, ktoré je potrebné zaskrutkovať do horného krytu.
Kresba 114. Plášť ohrievača: 1 - tesnenie, 2 - kryt, 3 - chladič, 4 - príchytka, 5 - vrchná časť plášťa, 6 - klapka na reguláciu teploty, 7 - centrálna klapka, 8 - klapka s pákou regulujúca ofukovanie nožičiek a čelného skla, 9 - spodná časť plášťa, 10 - páčka klapky regulujúca teplotu, 11 - páka klapiek
