Провера система предгревања дизел мотора (VW Golf 4)

Распоред елемената управљања дизел мотора на моторни одељак возила са дизел мотором TDI

• 1 - вентил за рециркулацију издувних гасова;
• 2 - преклопни вентил усисне гране;
• 3 - ињектор горива са сензором кретања игле;
• 4 - контролна јединица. За дизел мотор са системом директног убризгавања. Сензор висине је интегрисан у контролну јединицу;
• 5 - контролни вентил за рециркулацију издувних гасова;
• 6 - магнетни вентил. Да бисте ограничили притисак појачања;
• 7 - мерач протока ваздуха;
• 8 - сензор температуре расхладне течности;
• 9 - сензор брзине мотора;
• 10 - Електрични конектор за сензор кретања игле;
• 11 - Електрични конектор за сензор брзине мотора;
• 12 - електрични конектор пумпе за гориво високог притиска (ХПФП). За сензор температуре горива, регулатор запремине и сензор контроле кретања игле;
• 13 - вентил за покретање убризгавања;
• 14 - вентил за затварање горива;
• 15 - стуб за мерење запремине пумпе за гориво високог притиска. Са сензором температуре горива, регулатором запремине и сензором контроле кретања игле;
• 16 - сензор апсолутног притиска у усисном разводнику са сензором температуре

Следеће ставке нису приказане на слици:

• А - прекидач педале кочнице;
• Б - прекидач кочионог светла;
• Ц - сензор положаја педале гаса;
• Д - прекидач педале квачила.

Услови верификације

Напон мреже на возилу не сме бити нижи од 11,5 В.

Уређај за управљање мотором мора бити у нормалном стању.

Осигурачи у кругу напајања жарнице морају бити у добром стању.

Испитивање

1. Искључите паљење.

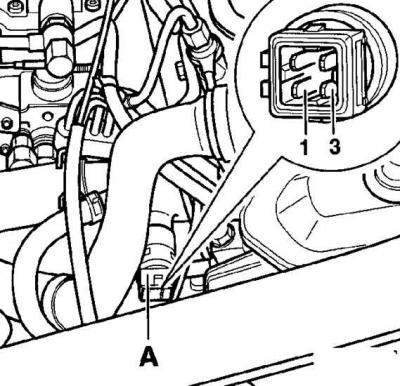

2. Одвојите електрични конектор од сензора температуре расхладне течности (А – сензор температуре расхладне течности, 1, 3 – контакти електричног конектора).

3. У овом стању, систем управљања мотором сматра да је мотор хладан и да ће претходно загрејати дизел мотор када се укључи контакт.

4. Одвојите електричне конекторе са свећица.

5. Повежите волтметар између једног од конектора жарнице и масе возила.

6. Укључите паљење. Волтметар треба да покаже да се напон доводи на свећице у трајању од 20 секунди.

7. У супротном проверите електричну ланац исхране свећа сијалице, пронађите и елиминисати грешку.
