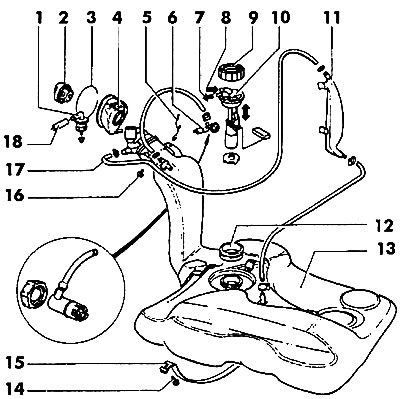

Цртање 157. Резервоар за гориво: 1 - инерцијски вентил; 2 - поклопац за пуњење; 3 - затезни прстен; 4 - гумени поклопац; 5 - џемпер "'масс"; 6 - вентилациони вентил; 7 - вод за довод горива; 8 - повратни вод горива; 9 - навртка сензора; 10 - сензор нивоа горива; 11 - експанзиони резервоар; l2 - заптивни прстен; 13 - резервоар за гориво; 14 - спојни вијак (25 Нм); 15 - спојница; 16 - вијак (10 Нм); 17 - вентилациона цев; 18 - цевовод до резервоара са активним угљем
Уклањање
Искључите батерију.
Уклоните гориво из резервоара за гориво помоћу пумпе.
Скините поклопац сензора нивоа горива. Поклопац се налази испод облоге пода пртљажног простора.
Одвојите конектор сензора нивоа горива.
Одвојите водове за гориво, након што сте претходно обележили доводне и повратне водове за гориво лепљивом траком.
Отпустите вијке за причвршћивање задњег десног точка.
Подигните задњи део возила и уклоните задњи десни точак.
Одвојите отвор за пуњење.
Одвојите краткоспојник за уземљење.
Подржите резервоар за гориво дизалицом и дрвеним блоком.
Информације су представљене на веб-сајту www.VWmanual.ru
Поставите колица испод.
Отпустите траке за везивање, спустите резервоар за гориво и извуците га испод возила на колицима.
Инсталација
Поставите резервоар за гориво и причврстите га тракама.. Момент затезања вијака 25 Нм.
Причврстите грло за пуњење са два вијка. Момент затезања 10 Нм.
Повежите скакач за земљу.
Инсталирајте: задњи точак.
Спусти ауто.
Затегните вијке за причвршћивање точкова укрштено. Момент затезања 110 Нм.
Повежите црева за гориво и причврстите их стезаљкама. Повежите електричне жице.
Поставите поклопац сензора нивоа горива.
Напуните резервоар за гориво горивом и проверите да ли цури.
Повежите жицу за уземљење са батеријом.
Проверите рад сензора нивоа горива.
