Технические характеристики головки цилиндров

Головка цилиндров отлита из алюминиевого сплава. Седла и направляющие втулки клапанов запрессованы в головку цилиндров. Прокладка головки цилиндров устанавливается надписью «oben» («верх») в сторону головки цилиндров.

Коробление плоскости сопряжения головки с блоком цилиндров, не более, мм: 0,1.

Допустимая высота головки цилиндров после шлифования, не менее, мм: 132,60.

Седла клапанов

Седла клапанов изготовлены из стали, полученной методом порошковой металлургии, и замене не подлежат. При обнаружении следов подгорания или износа, не поддающихся удалению шлифованием, заменить головку цилиндров.

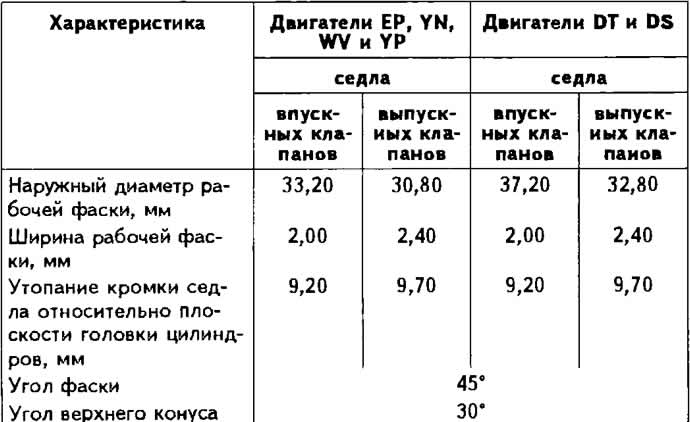

Характеристики седел клапанов

Направляющие втулки клапанов

Направляющие втулки клапанов изготовлены из специальной латуни и запрессованы в головку цилиндров.

Максимально допустимый предельный зазор (при износе) между стержнем клапана и направляющей втулкой, мм:

• для впускных клапанов: 1,0;
• для выпускных клапанов: 1,3.

Диаметр отверстия в направляющих втулках клапанов, мм: 8,013-8,035.

Клапаны

Клапаны расположены в головке цилиндров в ряд под углом 90° к вертикальной оси цилиндров и приводятся в действие непосредственно кулачками распределительного вала через толкатели. Выпускные клапаны шлифовке не подлежат.

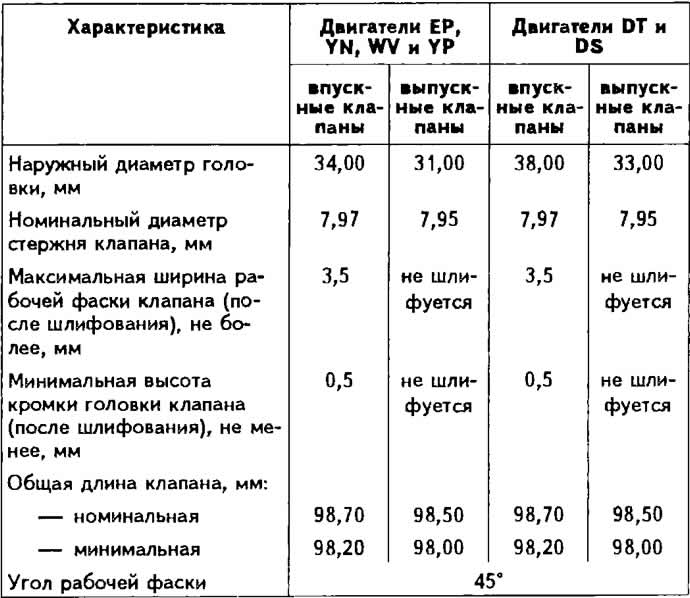

Характеристики клапанов

Зазоры в механизме привода клапанов

Зазор между кулачками распределительного вала и регулировочными шайбами при температуре охлаждающей жидкости выше 35°С должен быть 0,25± 0,05 мм для впускных клапанов и 0,45± 0,05 — для выпускных клапанов, на холодном двигателе соответственно 0,20± 0,05 и 0,40± 0,05 мм.

Зазор регулируется подбором толщины регулировочных шайб, устанавливаемых на верхние торцы толкателей. В запасные части поставляются регулировочные шайбы толщиной от 3,00 до 4,25 мм с интервалом через каждые 0,05 мм.

Примечание. С мая 4981 г. в верхней чести стержней клапанов стало три кольцевых канавки для выступов сухарей вместо одной. При замене сухарей и тарелок оружии устанавливать клапаны измененной конструкции. На одном и том же двигателе допустима установка клапанов как прежней, так и измененной конструкции.

Пружины клапанов

Каждый впускной и выпускной клапан имеет две пружины. Пружины впускных и выпускных клапанов одинаковые.

Толкатели

Толкатели клапанов расположены непосредственно в головке цилиндров. На верхние торцы толкателей устанавливаются регулировочные шайбы различной толщины для регулировки тепловых зазоров клапанов.
