Prilikom izvođenja 1. prolaza, vijci se zatežu primjenom sile od 40 Nm.
Tijekom drugog prolaza, vijci se okreću za 90° (1/4 okretaja).
Na 90° (1/4 okretaja) vijci se dodatno zatežu tijekom 3. prolaza.

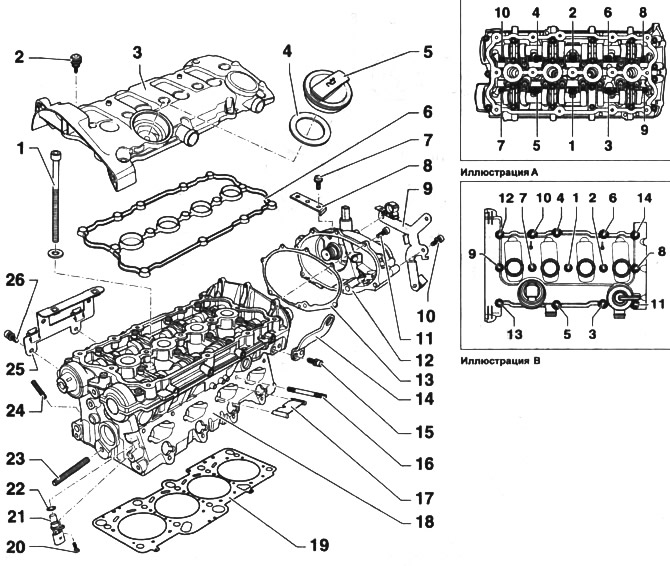

Blok glave cilindra. Automobili s 2,0-litrenim benzinskim motorom i snagom od 110 kW (150 KS) AWX/BLR/BLX/BLY
1 - vijak za pričvršćivanje glave cilindra. Vijke treba zamijeniti novima nakon svake demontaže.
2 - vijak. Moment pritezanja 10 Nm
3 - poklopac glave cilindra. Zatezanje pričvrsnih vijaka poklopca glave motora izvodi se redom od 1 do 14 uz primjenu sile od 10 Nm (pogledajte ilustraciju B)
4 - brtva poklopca otvora za punjenje ulja. Ako je brtva oštećena ili curi, treba je zamijeniti novom
5 - čep za punjenje ulja
6 - brtva za brtvljenje poklopca glave cilindra. Ako je brtva oštećena ili curi, treba je zamijeniti novom
7 - vijak. Moment pritezanja 10 Nm
8- nosač
9 - Držač kabelskog svežnja
10 - vijak. Moment pritezanja 10 Nm
11 - vijak. Moment pritezanja 10 Nm
12 - kućište ventila za podešavanje položaja bregastog vratila
13 - brtva za brtvljenje. Zamijeniti nakon svakog rastavljanja
14 - poluga za dovod
15 - vijak Moment pritezanja 25 Nm
16 - zatik s navojem. Moment pritezanja 10 Nm
17 - separatorska ploča
18 - glava cilindra. Najveća dopuštena zakrivljenost je 0,1 mm. Prilikom ugradnje nove glave cilindra rashladni sustav treba napuniti svježom tekućinom
19 - brtva glave cilindra. Prilikom ugradnje nove brtve glave cilindra, rashladni sustav mora biti napunjen svježom tekućinom. Prilikom postavljanja brtve, strana s brojem dijela mora biti okrenuta prema glavi cilindra
20 - vijak. Moment pritezanja 10 Nm
21 - Hallov senzor
22 - brtveni prsten
23 - navojni klin zateznog valjka. Moment pritezanja 10 Nm
24 - navojni klin za pričvršćivanje ispušnog razvodnika. Moment pritezanja 20 Nm
25 - nosač
26 - vijak. Moment pritezanja 10 Nm
