Ako je manžeta poderana ili porozna, vlaga i prljavština će prodrijeti u upravljački mehanizam. Oštećenu brtvu treba odmah zamijeniti kako bi se osigurala odgovarajuća razina podmazivanja nosača. U protivnom će se oštetiti upravljački mehanizam.
Uklanjanje
1. Postavite kotače da se kreću ravno.
2. Označite smjer vrtnje kotača strelicom na bočnoj strani gume i otpustite vijke kotača.
3. Podignite prednji dio automobila dizalicom, postavite ga na postolje dizalice i, nakon što odvrnete pričvrsne vijke, uklonite kotače.
4. Očistite zupčanik upravljača i sponu u blizini manšete kako biste spriječili da prljavština uđe u mehanizam.
5. Uklonite kraj spone.
6. Odvijte sigurnosnu maticu koja pričvršćuje vrh na poprečnu šipku.

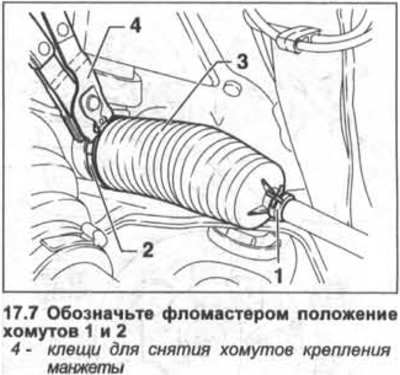

7. Flomasterom označite položaj stezaljki 1 i 2 (pogledajte ilustraciju).
8. Olabavite vanjsku stezaljku 1 pričvršćivanja manšete pomoću posebnih kliješta i pomaknite je na poprečnu šipku (vidi sliku 17.7).
9. Pažljivo odrežite stezaljku 2, koja učvršćuje manžetu iznutra, i uklonite manžetu 3 s upravljača (vidi sliku 17.7).
10. Uklonite manšetu sa spone.
Montaža
11. Očistite sponu i podmažite je tankim slojem.
12. Okrećite kolo upravljača od jednog do drugog položaja u oba smjera i podmažite letvu upravljača mašću VWG052 192 A1.
13. Postavite upravljač u neutralni položaj.
14. Ugradite nove stezaljke i novu brtvu na polugu upravljača.
15. Stezaljkom pričvrstite manšetu za polugu upravljača, pazeći da je stezaljka ispravno namještena.
16. Zategnite sigurnosnu maticu koja učvršćuje vrh i sponu.
17. Pričvrstite klin kraja spone na rukavac upravljača i zavrnite maticu na klin, zatežući je rukom.
18. Gurnite manšetu na letvu upravljača i postavite novu stezaljku na nju.
19. Uvjerite se da manšeta nije uvrnuta.
20. Pričvrstite stezaljku na manšetu pomoću kliješta 4, na primjer, HAZET1847-1 (vidi sliku 17.7).
21. Zategnite maticu klina kuglastog zgloba na kraju spone i sigurnosnu maticu na navedeni moment, pogledajte odgovarajuće poglavlje.
22. Ugradite uklonjene kotače u skladu s oznakama napravljenim tijekom uklanjanja.
23. Uvrnite vijke kotača i spustite automobil na kotače.
24. Zategnite vijke kotača u križnom obrascu zakretnim momentom od 120 Nm.
25. Kontaktirajte radionicu da provjerite poravnanje kotača.
