Uklanjanje
Pažnja! Pregledajte mjere opreza pri radu sa zračnim jastucima.
1. Odspojite priključak žice za uzemljenje (-) od negativnog priključka akumulatora nakon isključivanja paljenja.
Pregledajte odredbe poglavlja "Akumulator - skidanje i ugradnja".
2. Izolirajte terminale baterije kako biste spriječili slučajni kontakt.
3. Otključajte stup upravljača, pomaknite ga prema gore i fiksirajte u tom položaju.
4. Okrenite kolo upravljača za 1/4 okretaja u smjeru suprotnom od kazaljke na satu dok bočne žbice na kolu upravljača ne budu okomite.

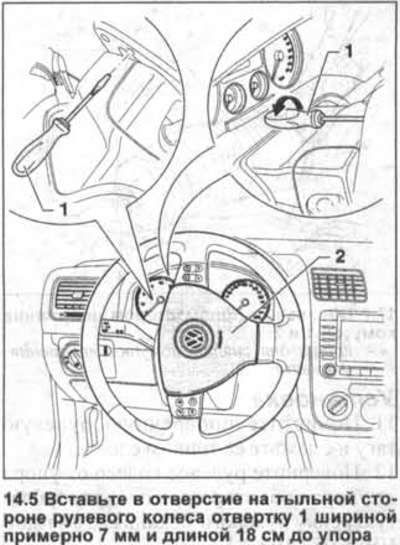

5. Umetnite odvijač 1, približno 7 mm širok i 18 cm dug, u rupu na stražnjoj strani upravljača dok se ne zaustavi (pogledajte ilustraciju).
6. Okrenite držač u smjeru strelice kao što je prikazano na ilustraciji 14.5. Kao rezultat toga, držač jedinice zračnog jastuka 2 će biti pritisnut i jedinica će lagano izaći iz mjesta montiranja na kolu upravljača.
7. Okrenite upravljač za 180° i pritisnite drugu bravu na suprotnoj strani od prve.
8. Okrenite kolo upravljača unazad za 90°, postavite ga u neutralni položaj i lagano izvucite jedinicu zračnog jastuka 2 od mjesta montiranja na kolu upravljača (vidi sliku 14.5).
9. Automobili s multifunkcionalnim tipkama na upravljaču.

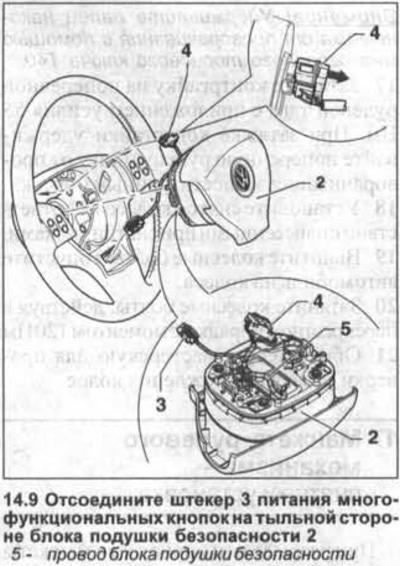

Odspojite konektor 3 za napajanje višenamjenskih gumba na stražnjoj strani jedinice zračnog jastuka 2 (pogledajte ilustraciju).
Pažnja! Prije odspajanja žice za napajanje jedinice zračnog jastuka, mora se ukloniti sav elektrostatički napon koji bi mogao biti prisutan na tehničaru. Da bi to učinio, mora dodirnuti bravu na vratima ili tijelo.
10. Navucite povodac na konektor 4 u smjeru strelice kao što je prikazano na Ilustraciji 14.9 i odvojite konektor zračnog jastuka.
11. Uklonite jedinicu zračnog jastuka 2 s kola upravljača (vidi sliku 14.9).
12. Postavite uklonjenu jedinicu zračnog jastuka s poklopcem upravljača prema gore.
Montaža
13. Postavite žicu zračnog jastuka 5 na stražnju stranu jedinice kao što je prikazano na Ilustraciji 14.9.
(Tekst je kopiran s ovog portala: «www.VWmanual.ru»)
14. Spojite konektor 4 jedinice zračnog jastuka i učvrstite ga (vidi sliku 14.9).
15. Automobili s multifunkcionalnim tipkama na upravljaču. Spojite utikač 3 (vidi sliku 14.9).
16. Umetnite jedinicu zračnog jastuka 2 u montažnu rupu na kolu upravljača, pritisnite jedinicu s desne i lijeve strane dok ne sjedne na mjesto uz jasno čujan klik.
17. Provjerite je li jedinica zračnog jastuka čvrsto pričvršćena na upravljač.
18. Uključite paljenje.
19. Uklonite električnu traku s terminala baterije i spojite prvo pozitivni terminal žice, a zatim negativni (-) terminal žice na bateriju.
Pažnja! Prilikom spajanja akumulatora u vozilu ne smiju biti ljudi.
