Demontáž a montáž vložky vzduchového filtra na motoroch s písmenovým označením BSA (1,4 l, benzín, 55 kW, 75 k do 05.2006.)
Na pripevnenie hornej časti krytu vzduchového filtra k spodnej časti, ako aj na pripevnenie potrubia nasávania vzduchu sa v sériovej výrobe používajú samorezné skrutky, ktorých uťahovací moment by nemal prekročiť 3 Nm.
Odstránenie
Prvok vzduchového filtra je integrovaný do krytu motora.
Ak chcete odstrániť prvok vzduchového filtra, postupujte podľa týchto krokov:.
1. Odstráňte kryt motora (horný).
2. Kryt motora položte lícom nadol na mäkký povrch, aby ste predišli poškodeniu.

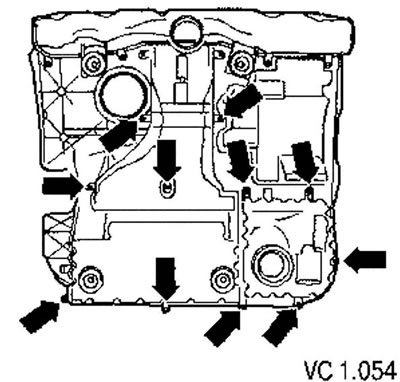

3. Odskrutkujte skrutky (šípky).

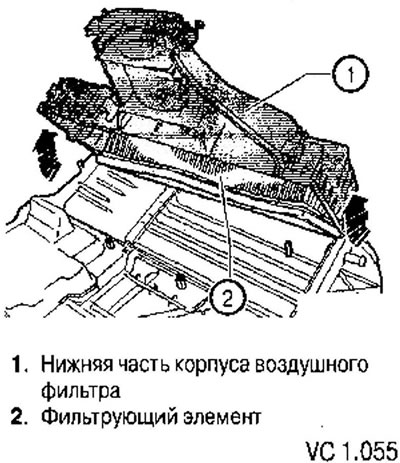

4. Odstráňte spodnú časť krytu vzduchového filtra (1) a vyberte z krytu prvok vzduchového filtra (2).
5. Pred inštaláciou nového prvku vzduchového filtra vyčistite spodnú časť krytu vzduchového filtra.
Inštalácia

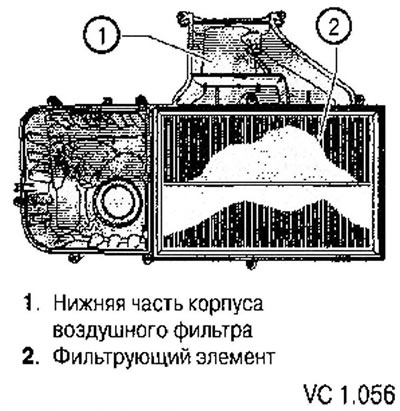

1. Vložte nový filtračný prvok (2) do spodnej časti krytu vzduchového filtra (1).
2. Skrutky (šípky) by mali byť utiahnuté krútiacim momentom maximálne 3 Nm (pozri obrázok VC 1.054).
3. Nasaďte späť horný kryt motora.
Demontáž a montáž filtračného prvku 5 vzduchového filtra na motoroch s písmenovým označením BUD (1,4 l, benzín, 59 kW, 80 koní od 05.2006.)
Odstránenie
Ak chcete odstrániť prvok vzduchového filtra, postupujte podľa týchto krokov:.

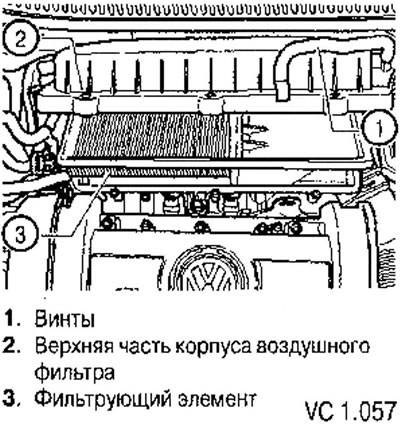

1. Opatrne odpojte hadicu (1).
2. Odskrutkujte skrutky hornej časti (2) krytu vzduchového filtra a nakloňte ho smerom nahor, aby ste odstránili filtračný prvok (3).
3. Pred inštaláciou nového filtračného prvku vyčistite kryt vzduchového filtra.
Inštalácia
1. Opatrne nainštalujte nový prvok vzduchového filtra.
2. Inštalácia krytu vzduchového filtra sa vykonáva v opačnom poradí.
Demontáž a montáž vložky vzduchového filtra na motoroch s písmenovým označením: BDJ (2,0 l, SDI, 51 kW, 70 k), BGU (1,6 l, benzín, 75 kW, 102 k), BSE (1,6 l, benzín, 75 kW, 102 k do 05.2005.), BSF (1,6 l, benzín, 75 kW, 102 koní od 06.2006.), ВSТ (2,0 l, SDI, 51 kW, 70 k), BSX (2,0 l, benzín, 80 kW, 109 k)
Odstránenie
Ak chcete odstrániť prvok vzduchového filtra, postupujte podľa týchto krokov:.

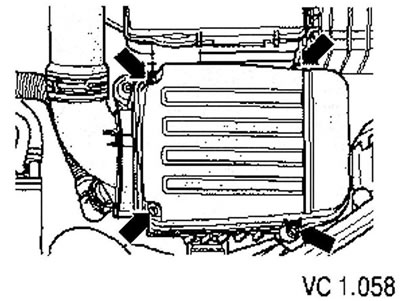

1. Odskrutkujte 4 skrutky (šípky) a odstráňte kryt.

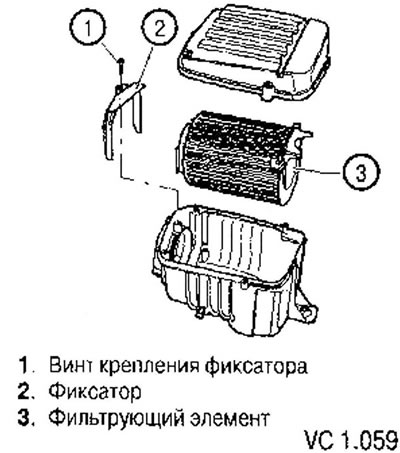

2. Odskrutkujte skrutku (1) a vyberte držiak (2).
3. Vyberte starý filtračný prvok (šípky).
Inštalácia
1. Vyčistite teleso filtra a nainštalujte nový filtračný prvok (3).
2. Utiahnite upevňovaciu skrutku (1) krútiacim momentom 2 Nm a skrutky krytu filtra krútiacim momentom 3 Nm.
Demontáž a montáž vložky vzduchového filtra na motoroch s písmenovým označením: BJB (1,9 l, TDI, 77 kW, 105 k, s vstrekovacou tryskou), BLS (1,9 l, TDI, 77 kW, 105 k, s čerpadlom a vstrekovačom), BSU (1,9 l, TDI, 55 kW. 70 k, s vstrekovacou tryskou)
(Zobraziť originál na tomto portáli: VWmanual.ru)
Odstránenie
Ak chcete odstrániť prvok vzduchového filtra, postupujte podľa týchto krokov:.

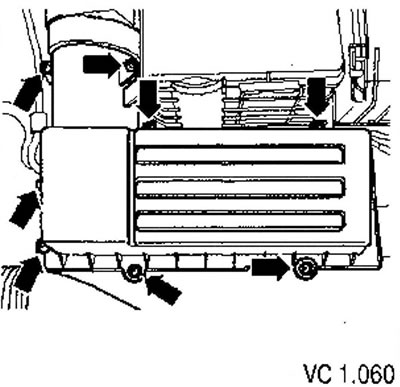

1. Odskrutkujte skrutky (šípky).

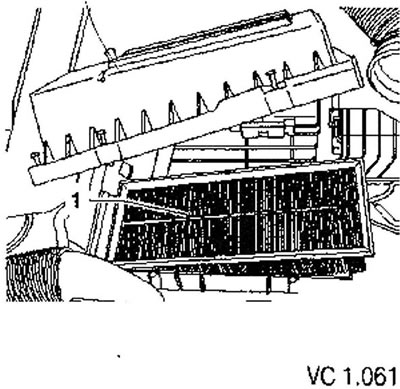

2. Odstráňte hornú časť krytu vzduchového filtra a vyberte filtračný prvok (1) (pozri obrázok VC 1.061).
Inštalácia
1. Vyčistite spodnú časť krytu vzduchového filtra.
2. Nainštalujte nový filtračný prvok (1) a nasaďte späť hornú časť krytu vzduchového filtra.
3. Nainštalujte skrutky, ktoré upevňujú hornú časť vzduchového filtra (šípky na obrázku VC1.060) a utiahnite ich krútiacim momentom 9 Nm.
