Výmena kefiek generátora a regulátora napätia (VW Golf 4)

Regulátor napätia a kefy generátora je možné vymeniť bez odstránenia generátora z motora, čo si však vyžaduje odstránenie hornej časti sacieho potrubia.

Odstránenie

1. Vypnite zapaľovanie a odpojte uzemňovací kábel od batérie.

2. Uvoľnite napnutie a odstráňte poly klinový remeň pohonu alternátora.

3. Odstráňte generátor.

4. Odskrutkujte skrutky a odstráňte ochranný kryt zo zadnej časti generátora.

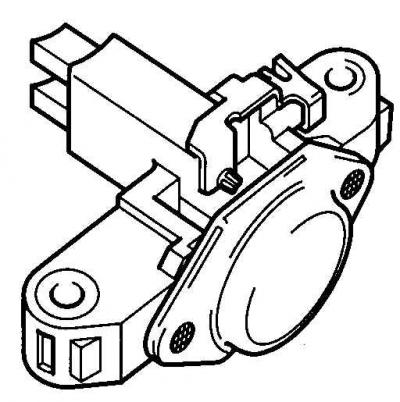

5. Odskrutkujte dve skrutky a opatrne vyberte regulátor napätia spolu s kefami z generátora.

6. Zmerajte dĺžku grafitových štetcov, ktorá by mala byť aspoň 5 mm.

Výmena

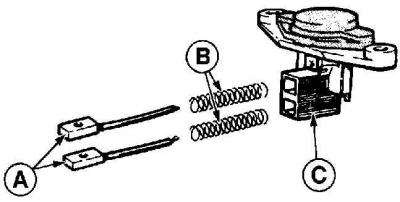

Ak chcete uhlíkové kefky vymeniť, rozpájkujte prúdové vodiče, odstráňte opotrebované kefky (A) a pružiny (B), nainštalujte nové kefy s pružinami do objímky regulátora a prispájkujte prúdový vodič tak, aby dĺžka kefiek bola 10,0 mm. Pri spájkovaní nedovoľte, aby sa tavidlo alebo spájka dostali do kontaktu s prúdovým vedením, s výnimkou miesta spájkovania. Skontrolujte, či sa kefy v držiaku (C) ľahko pohybujú.

Inštalácia

1. Opatrne nainštalujte regulátor napätia pomocou kefiek a zaistite ho skrutkami.

(Zobraziť originál na tomto zdroji: vwmanual)

2. Nainštalujte ochranný kryt generátora a zaistite ho skrutkami.

3. Nainštalujte generátor.

4. Nainštalujte poly klinový remeň pohonu generátora a nastavte jeho napnutie.

5. Pripojte uzemňovací vodič k batérii.
