Поравнавање издувног система (VW Golf 4)

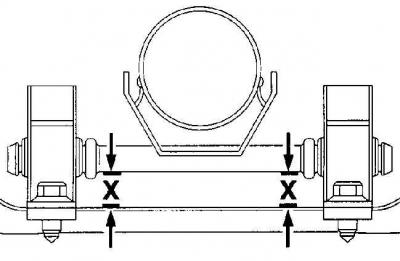

Растојање к са обе стране издувне цеви и попречне греде

• х - растојање. Требало би да буде исто са обе стране издувне цеви.

Након сваког уклањања или искључивања елемената издувног система, он мора бити поравнат са телом, иначе ће систем бити у напрегнутом стању, што ће довести до пукотина или додатне буке.

Поравнање се мора извршити на хладном издувном систему.

Налог о извршењу

1. Подигните возило и причврстите га на постоље.

2. Отпустите стезаљку између катализатора и средњег пригушивача.

3. Поставите издувну цев тако да буде паралелна са попречном гредом и да је растојање к исто са обе стране издувне цеви.

4. Поставите задњи пригушивач са задњом издувном цеви хоризонтално у односу на тло.

Аутомобили са предњим погоном

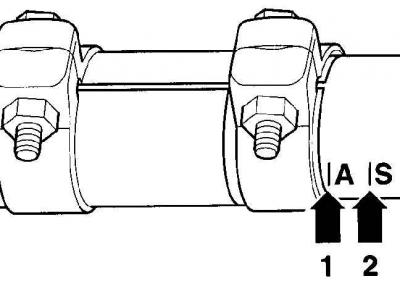

5. Гурните издувну цев у стезаљку нагоре да означите а (стрелица 1).



Аутомобили са мотором 1,6-I са ручним мењачем

6. Гурните издувну цев у стезаљку до ознаке с (стрелица 2).

7. Затегните монтажне завртње носача стезаљке на 40 Нм. Носач стезаљке треба да буде постављен хоризонтално према левој страни возила.

8. Спусти ауто.
