Уклањање и уградња једног пригушивача (VW Golf 4)

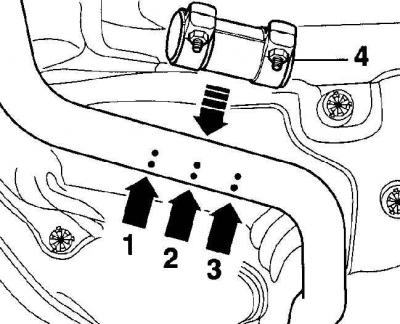

Локација отисака прстију на издувној цеви

• 1, 3 - отисци за уградњу носача стезаљке;
• 2 - ознаке места где је исечена издувна цев;
• 4 - држач стезаљке

Уклањање

1. Подигните возило и причврстите га на постоље.

2. Локација раздвајања цеви приказана је на слици ознакама на издувној цеви. Средњи отисак означава локацију реза издувне цеви. Спољашњи отисци служе за оријентацију уградње обујмице.

3. Исеците издувну цев на назначеном месту.

4. Отпустите пригушивач из гумених носача и уклоните га испод возила.

(Оригинални текст је доступан на порталу: VWmanual.ru)

Инсталација

1. Уградите пригушивач у гумене држаче.

2. За спајање издувних цеви користи се резервни део - стезаљка. Стеге нису за вишекратну употребу. Монтирајте држач стезаљке на прикључак издувне цеви тако да се крајеви држача стезаљке налазе поред крајњих ознака на издувним цевима.

3. Поравнајте издувни систем.

4. Затегните монтажне завртње носача стезаљке на 40 Нм.
