Механизм газораспределения (VW Passat B4)

К механизму газораспределения (рис. 2-11) относятся: головка цилиндров, распределительный вал, выпускные и впускные клапаны, направляющие втулки клапанов. пружины клапанов с деталями крепления, гидротолкатели, зубчатый ремень привода распределительного и промежуточного вала с деталями натяжения. В двигателе применен клапанный распределительный механизм с верхним расположением распределительного вала, привод которого осуществляется зубчатым ремнем от шкива коленчатого вала. Натяжение ремня регулируется механически натяжным эксцентриковым роликом. Зубчатые шкивы распределительного и коленчатого валов стопорятся от вращения сегментными шпонками.

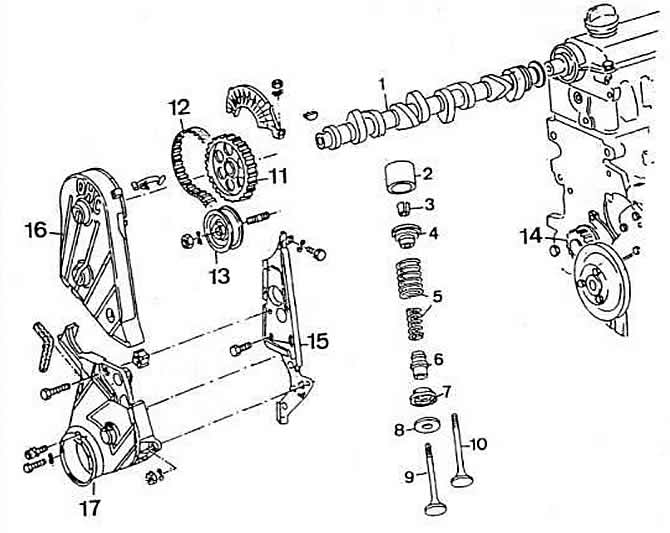

Рис 2-11. Детали газораспределительного механизма:
1 — распределительный вал;
2 — гидравлический толкатель;
3 — сухарь;
4 — верхняя опорная тарелка пружин;
5 — пружины клапана;
6 — маслоотражательный колпачок;
7 — нижняя опорная тарелка пружин;
8 — шайба;
9 — выпускной клапан;
10 — впускной клапан;
11 — зубчатый шкив распределительного вала;
12 — зубчатый ремень привода распределительного вала;
13 — натяжной ролик зубчатого ремня;
14 — зубчатый шкив коленчатого вала;
15 — задняя защитная крышка зубчатого ремня;
16 — верхняя защитная крышка зубчатого ремня;
17 — нижняя защитная крышка зубчатого ремня.

В блоке цилиндров установлен промежуточный вал с зубчатым шкивом. Вал приводит в действие масляный насос и датчик-распределитель зажигания, а на автомобилях с двигателем модели «EZ» и топливный насос. Привод промежуточного вала осуществляется зубчатым ремнем привода распределительного вала.

(Информация представлена на сайте vwmanual.ru)

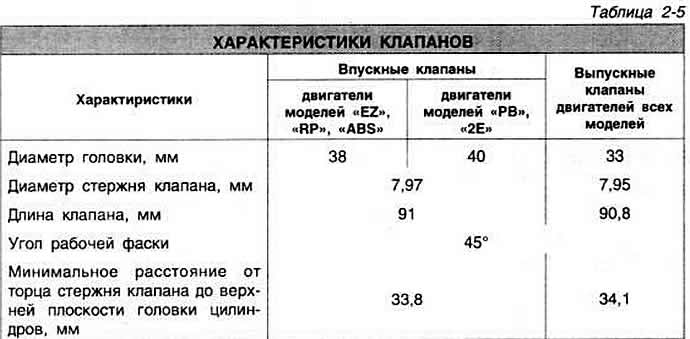

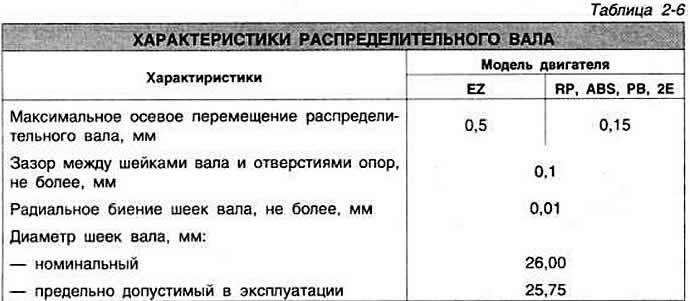

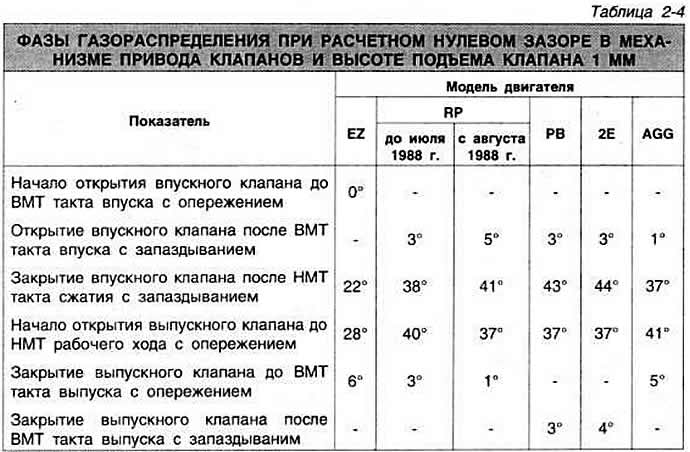

При правильной установке механизма газораспределения метка «ОТ» на маховике, соответствующая ВМТ первого цилиндра. должна быть совмещена с меткой в люке картера сцепления. Метка на зубчатом шкиве распределительного вала должна располагаться с левой стороны на уровне плоскости прокладки головки блока цилиндров. Метка на шкиве промежуточного вала должна быть совмещена с меткой ВМТ 1-го цилиндра на шкиве коленчатого вала.
