Razvodni remen (pogonski remen bregastog vratila) (VW Golf 1)

Zamjena

1. Za zamjenu razvodnog remena morate ukloniti remen generatora i poklopac razvodnog remena.

2. Otpustite pričvrsne vijke generatora i vijak poluge za podešavanje, okrenite generator prema dolje prema bloku cilindra i uklonite klinasti remen s remenica generatora i radilice.

3. Uklonite tri vijka koji pričvršćuju poklopac razvodnog remena na stražnju ploču koja se nalazi na kraju motora i uklonite poklopac.

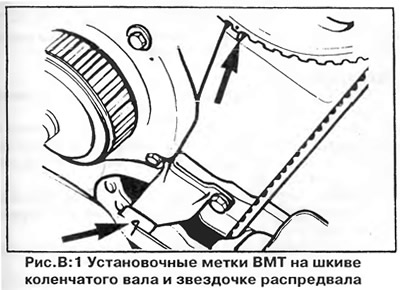

4. Okrećite radilicu za pričvrsni vijak remenice pomoću odgovarajućeg nasadnog ili viljuškastog ključa dok se TDC oznake na remenici radilice i lančaniku bregastog vratila ne poravnaju s pokazivačima (Slika B:1).



5. Smanjite napetost razvodnog remena otpuštanjem pričvrsnih vijaka pumpe za hlađenje i okretanjem pumpe prema motoru.

6. Skinite zupčasti remen s lančanika bregastog vratila, zatim s pumpe za hlađenje i lančanika radilice.

(Pogledajte izvornik na web stranici: vwmanual)

7. Ugradite novi remen na tri lančanika i provjerite jesu li oznake razvodnog mehanizma poravnate s pokazivačima.

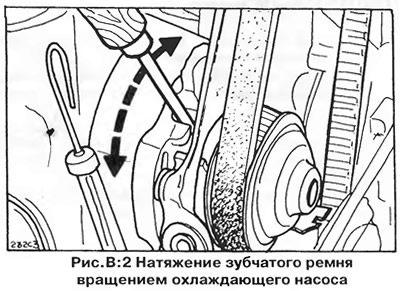

8. Kako biste ispravno zategnuli remen, pritisnite pumpu za hlađenje od bloka cilindra (Sl. B:2) i pričvrstite je tako da se remen može teško zakrenuti za 90° s dva prsta. Zategnite pričvrsne vijke pumpe za hlađenje.





9. Zamijenite poklopac razvodnog remena. Postavite pogonski remen alternatora i zategnite ga tako da njegov otklon kada se pritisne prstom između dvije remenice bude 13 mm. Pritegnite vijke šipke za pričvršćivanje i podešavanje generatora.
