Демонтиране, проверка и монтаж на мотовилки (VW Beetle)

Съдържание: Премахване ↓ Изпит ↓ Инсталация ↓

Премахване

Свалете коляновия вал (вижте раздел "Демонтаж, демонтаж, монтаж и монтаж на коляновия вал").

Разхлабете гайките на мотовилката и свалете капака на мотовилката, маркирайте лагерите.

Изпит

Проверете мотовилките за външни повреди.

Болтовете на свързващите пръти не трябва да показват никакви признаци на удар или натиск. Ако болтовете са повредени, сменете целия мотовилков прът.

При смяна на една или повече мотовилки, измерете теглото на старите и новите мотовилки, като разликата в теглото между мотовилките не трябва да надвишава 10 г. Мотовилките трябва да се претеглят без лагерите.

Ако новите свързващи пръти имат излишно тегло, те трябва да бъдат обработени на строго определени места, които са показани на фигурата. Чрез премахване на "излишния" метал е възможно да се постигне намаляване на теглото с 8 грама.

Проверете втулките в горните глави на мотовилките. Буталният болт се вкарва в новата втулка в незагрято състояние с лек натиск от пръста.

Ако е необходимо, подравнете свързващите пръти (работата се извършва в работилницата).

Инсталация

Измийте всички части с керосин и смажете с масло.

Монтирайте лагерите според маркировките.

Монтирайте свързващите пръти.

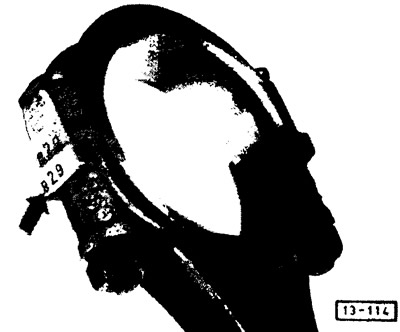

Маркировъчните номера на съединението на главата и свързващия прът трябва да са разположени от една и съща страна.

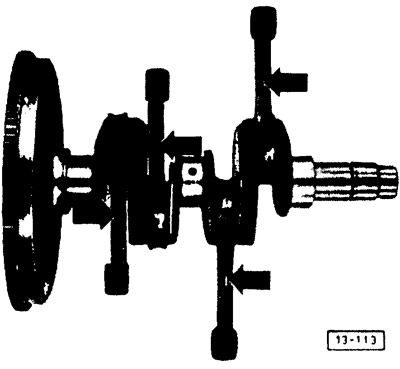

Маркировката на свързващия прът трябва да е разположена отгоре по време на монтажа (вижте стрелките).

Закрепете капачките на мотовилките с нови гайки. Преди да направите това, почистете ядките от мазнини.

Моля, обърнете внимание: На превозни средства Kafer 1200 трябва да се използват нови болтове на мотовилките.

Смажете контактните повърхности на гайките с масло и затегнете гайките с въртящ момент от 35 Nm (3,5 kgfm).

След монтажа, манивелите трябва да се плъзгат надолу под собственото си тегло.

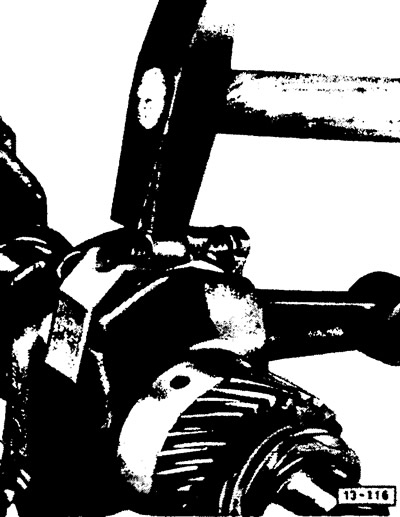

Всяко леко напрежение, което може да се образува между половинките на лагера при затягане на болтовете, се облекчава чрез леко почукване с чук от двете страни на мотовилката.
