Predné zavesenie na tlmičoch nárazov využíva dve tlmiče nárazov, dve priečne ramená a stabilizátor.
Tlmič pérovania sa skladá z tlmiča pérovania, vinutej pružiny s variabilným sklonom vinutia a čapu riadenia.
Stabilizátor je vpredu upevnený k priečniku rámu v gumovo-kovových puzdrách a spojený s priečnou pákou. Stabilizátor znižuje bočné sily pri zmene smeru a zabraňuje nakláňaniu karosérie. Priečne rameno a stabilizačná tyč držia vzpery tlmičov v spodnej polohe. Nad kolesom sú vzpery pripevnené k karosérii.
Na nastavenie odklonu predných kolies je rám vybavený excentrickým priečnym ramenom.
Zavesenie kolies pozostáva z čapu riadenia na tlmičovej vzpere a náboja kolesa.
Predné zavesenie na tlmičoch nevyžaduje údržbu.

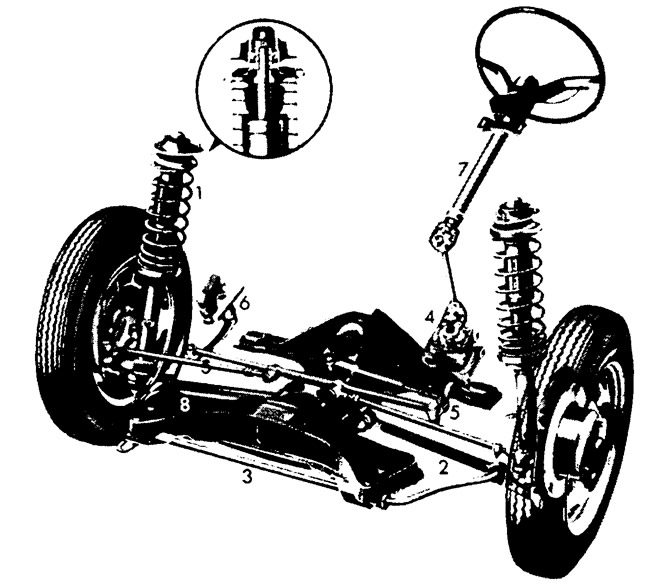

Predné zavesenie na tlmičoch nárazov: 1 - vzpera tlmiča nárazov; 2 - priečna páka; 3 - stabilizátor; 4 - mechanizmus riadenia; 5 - priečne riadiace tyče; 6 - páka; 7 - hriadeľ riadenia; 8 - priečka rámu
