Vypustite kvapalinu z chladiaceho systému.
Uvoľnite upevnenie alternátora a odstráňte klinový remeň. Uvoľnite skrutky 6 (ryža. 230) upevňovacej kladky 5 čerpadla chladiacej kvapaliny. Na uchytenie kladky je možné použiť klinový remeň.

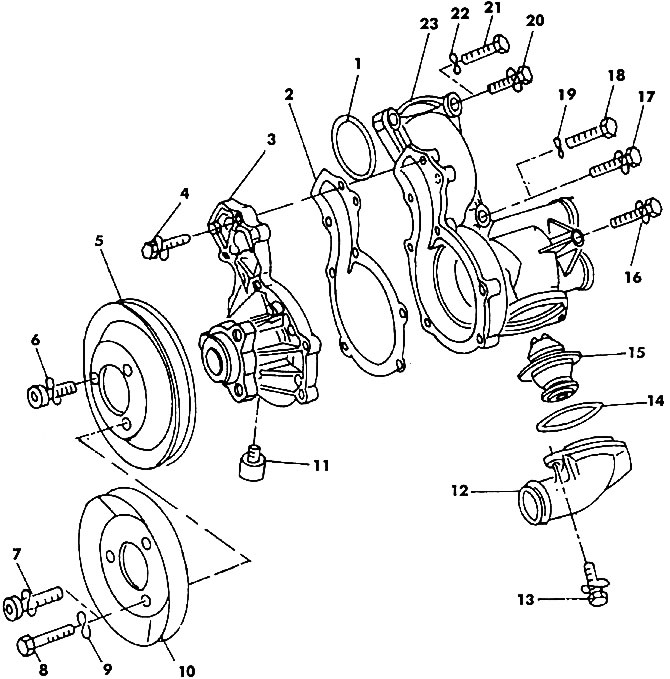

Ryža. 230. Čerpadlo chladiacej kvapaliny: 1 - tesniaci krúžok; 2 - tesnenie; 3, 23 - puzdro čerpadla; 4, 6, 8, 13, 16, 17, 18. 20. 21 - skrutky; 5 - kladka; 9. 19. 22 - pružinové podložky; 10 - kladka; 11 - závitová zátka; 12 - kovanie; 14 - gumové tesnenie; 15 - termostat
Odstráňte kryt ozubeného remeňa. Uvoľnite svorky na hadiciach čerpadla a odstráňte ich.
Uvoľnite skrutky zaisťujúce kryt čerpadla a vyberte ho z krytu. Pod telesom čerpadla sa nachádza tesniaci krúžok, ktorý treba vybrať a skontrolovať. Druhý tesniaci krúžok je inštalovaný na vstupnom potrubí v telese čerpadla.
Inštalácia čerpadla sa vykonáva v opačnom poradí. Skrutky na upevnenie krytu a remenice čerpadla sú utiahnuté krútiacim momentom 20 Nm. Napnutie klinového remeňa sa nastavuje podľa nižšie uvedeného popisu.
