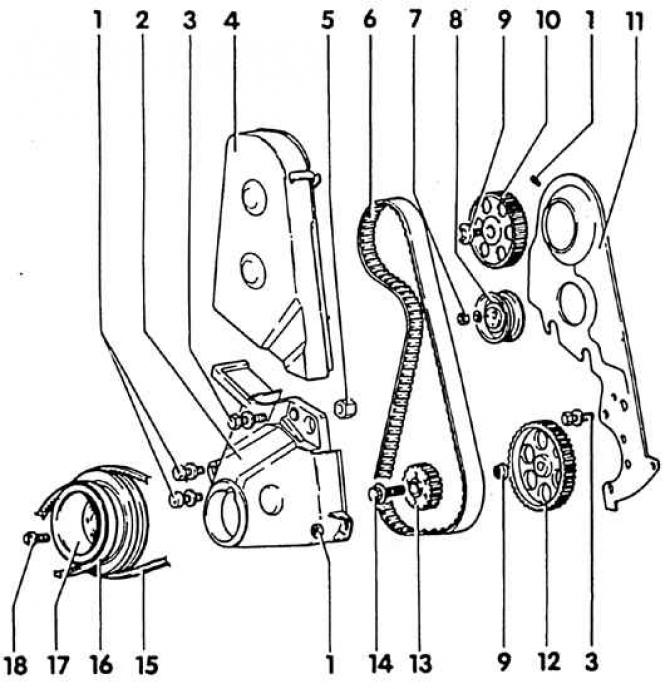

Клинасти и зупчасти погон 4-цилиндричног бензинског мотора
1. Вијак, 10 Нм; 2. Доње кућиште зупчастог каиша; 3. Вијак, 20 Нм; 4. Горње кућиште зупчастог каиша; 5. Даљински детаљ; 6. Зупчасти ремен; 7. Матица, 45 Нм; 8. Затезни ваљак; 9. Вијак за причвршћивање, 80 Нм; 10. Зупчаник брегастог вратила; 11. Заштита задњег зупчастог каиша; 12. Међузупчаник; 13. Зупчаник радилице; 14. Вијак, момент затезања 90 Нм 1/4 окрета (90°). Увек замените вијак. Приликом отпуштања и затезања потребан је контрадржач ВАГ-3099; 15. Клинасти ремен алтернатора; 16. Пумпа серво управљача са клинастим ременом; 17. Пригушивач вибрација; 18. Вијак, 25 Нм

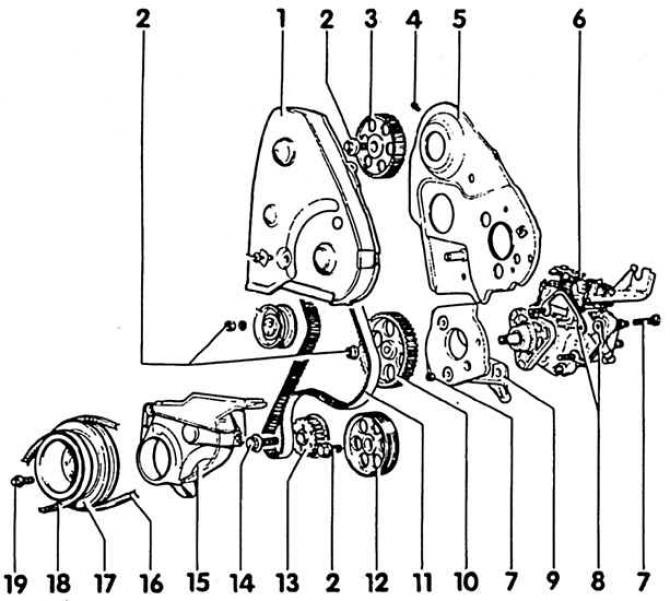

Клинасти и зупчасти погон 4-цилиндрични дизел мотор
1. Горње кућиште; 2. Матица, 45 Нм; 3. Матица брегастог вратила; 4. Вијак, 10 Нм; 5. Задње кућиште зупчастог каиша; 6. Пумпа за гориво високог притиска; 7. Вијак, 20 Нм; 8. Брацкет; 9. Конзола; 10. Зупчаник пумпе за гориво високог притиска; 11. Зупчасти ремен; 12. Средњи точак; 13. Зупчасти ремен; 14. Вијак, момент затезања 90 Нм 1/4 окрета (90°); 15. Доње кућиште зупчастог каиша; 16. Клинасти ремен алтернатора; 17. Пригушивач вибрација; 18. Пумпа серво управљача са клинастим ременом; 19. Вијак, 25 Нм

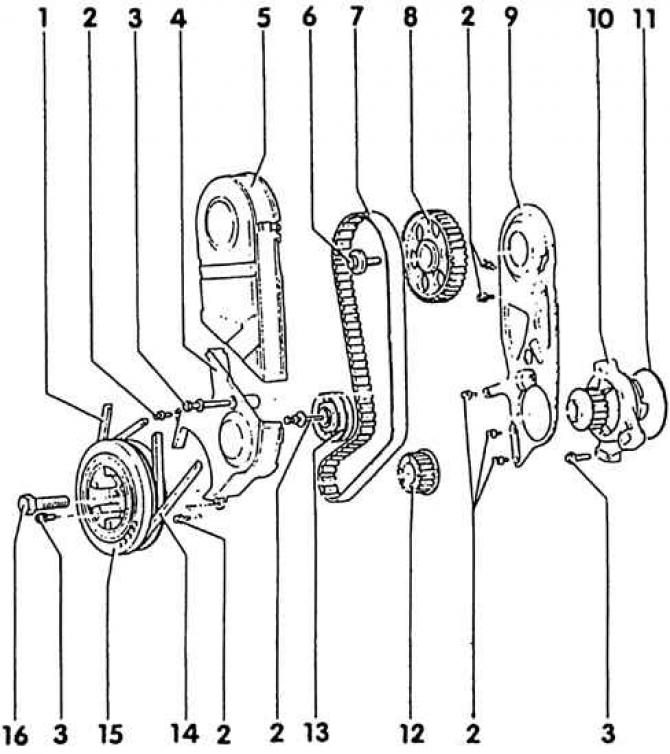

Погон са зупчастим ременом 5-цилиндарски бензински мотор
1. Клинасти ремен пумпе серво управљача. Проверите напетост притиском палца; 2. Вијак, 10 Нм; 3. Вијак, 20 Нм; 4. Доње кућиште зупчастог каиша; 5. Горње кућиште зупчастог каиша; 6. Вијак за монтажу брегасте осовине. За момент затезања, узмите у обзир ознаку челика завртња на глави. Вијак 8,8–85 Нм, вијак 10,9–120 Нм. За одвртање и затезање користите држач ВВ-3236; 7. Зупчасти ремен; 8. Зупчаник брегастог вратила; 9. Задње кућиште зупчастог каиша; 10. Пумпа за воду. Проверите лакоћу кретања осовине, у случају оштећења и цурења, замените пумпу за воду као склоп; 11. Прстен; 12. Зупчаник разводног ремена радилице; 13. Бајпас ваљак; 14. Клинасти ремен алтернатора. Проверите напетост притиском палца. Отклон новог појаса је око 2 мм; отклон старог појаса је око 5 мм; 15. Пригушивач вибрација. Уградња пригушивача вибрација и ременице на зупчаник ремена могућа је само у једном положају - рупе нису симетричне; 16. Централни вијак, 460 Нм. Подмажите навој са навојем и суседну површину главе са заптивачем АМВ18800102. Због великог обртног момента, машина мора бити на точковима приликом затезања завртња. Приликом одвртања и затезања користите упуштач ВВ-3248-А.

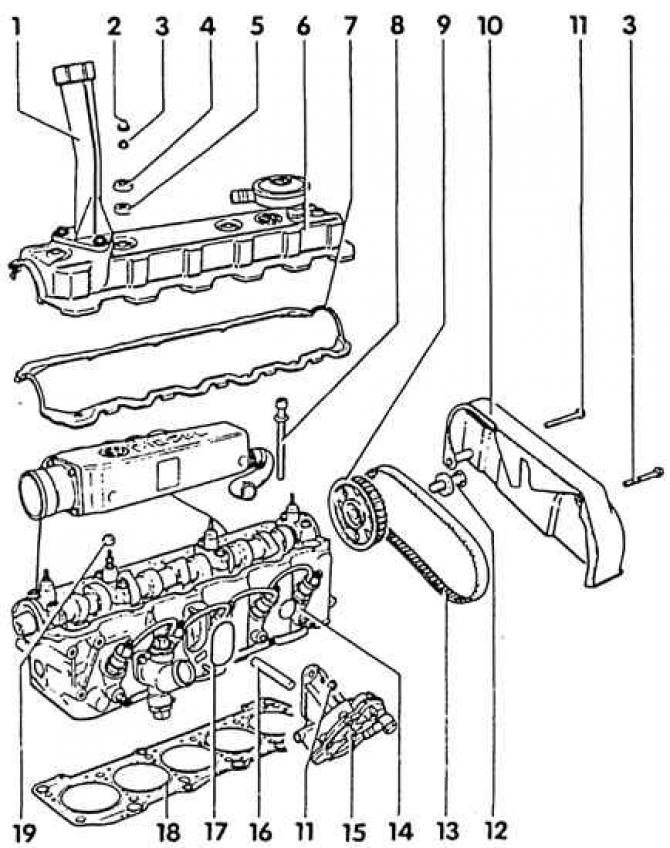

Зупчасти ремен пумпе за гориво високог притиска (пумпа за убризгавање) 5-цилиндарски дизел мотор
1. Врат за пуњење уља; 2. Заштитна капа; 3. Вијак и навртка, 10 Нм; 4. Беллевилле подлошка; 5. Горња заптивна подлошка. Замените само ако је оштећен; 6. Поклопац главе цилиндра.; 7. Заптивка поклопца главе цилиндра. Замените само ако је оштећен; 8. Вијци главе цилиндра; 9. Погонски зупчаник за ињекциону пумпу; 10. Поклопац зупчастог ремена; 11. Вијак, 20 Нм; 12. Вијак за причвршћивање, 100 Нм. Држите контрахолд ВВ-3036; 13. Пумпа за убризгавање зупчастог ремена; 14. Глава цилиндра; 15. Вакум пумпа; 16. Пусхер; 17. Прстен; 18. Заптивка главе цилиндра; 19. Доњи заптивни конус
