- обилно подмажите вретене вентила моторним уљем и уметните их у одговарајуће чауре за вођење;

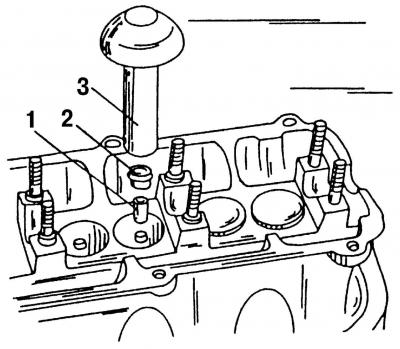

Цртање 49. Постављање поклопца дефлектора уља: 1 - пластични рукав; 2 - поклопац дефлектора уља; 3 - специјални алат 3129
- помоћу специјалног алата 3 (Цртање 49), уградите поклопце дефлектора уља 2, за које:
- поставите пластичну чауру 1 специјалног алата 3129 на истурени део чауре за вођење вентила;
- добро подмажите поклопац дефлектора уља моторним уљем и ставите га на пластичну чауру;
- поставите специјални алат 3129 на заптивку вретена вентила и нежно притисните на вођицу;
Напомена. Ако се заптивке вентила монтирају без употребе специјалног алата 3129, могу се оштетити, што ће довести до повећане потрошње уља.
- ако су вентили преклопљени, сваки вентил мора бити уграђен у седиште на које је преклопљен;

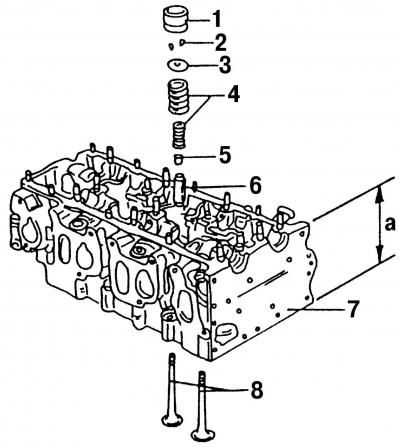

Цртање 37. Делови механизма погона вентила: 1 - хидраулични потискивач; 2 - половине вентила (крекери); 3 - горња опружна плоча вентила; 4 - опруге вентила; 5 - поклопац дефлектора уља; 6 - чаура водича вентила; 7 - глава цилиндра; 8 - вентили; а - висина главе цилиндра
- уградити по једну унутрашњу и спољашњу опругу 4 (сл. 37) за одговарајући вентил у отворе на глави цилиндра (ако су уграђене старе опруге);

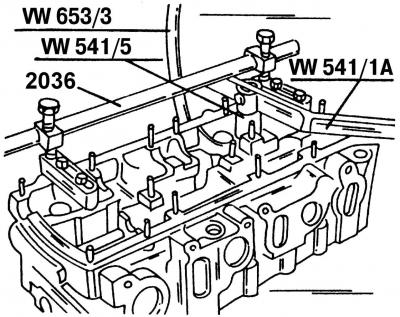

Цртање 36. Уклањање вентила помоћу специјалног уређаја компаније "Volkswagen"
- ставите горњу плочу 3 опруге вентила. Уградите извлакач вентила (слика 36) за сабијање опруга. Ако крај вретена вентила вири из горње опружне плоче вентила, тада се обе половине вретена вентила 2 (Цртање 37) морају уградити у наставку вретена и извлакач вентила мора бити притиснут глатко;
- убаците хидрауличне славине у рупе према претходно направљеним ознакама, након што их подмажите моторним уљем;
- великодушно подмажите рукавце (локације лежајева) брегастих вратила моторним уљем;
- поставите брегасте осовине у носаче главе цилиндра и окрените их неколико пута. Окрените брегасте осовине тако да су оба брегаста осовина првог цилиндра на два вратила окренута нагоре;
- уградите обе брегасте осовине у главу цилиндра на следећи начин.
Монтажа брегастог вратила низа цилиндара 1, 3 и 5

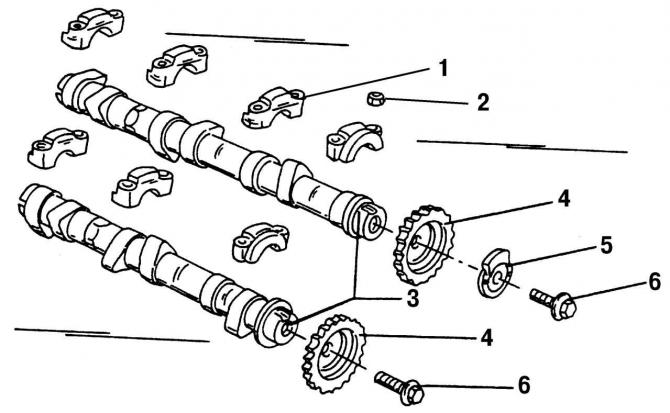

Цртање 31. Компоненте брегастих вратила заједно са поклопцима лежајева и ланчаницима: 1 - поклопац лежаја брегастог вратила; 2 - навртка, 20 Нм; 3 - брегасте осовине; 4 - зупчаници брегасте осовине; 5 - Погонски механизам Холовог сензора; 6 - вијци, 100 Нм

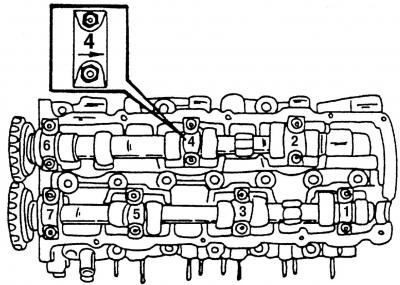

Цртање 34. Нумерација капица лежајева брегасте осовине. Сваки поклопац има стрелицу која показује правац уградње

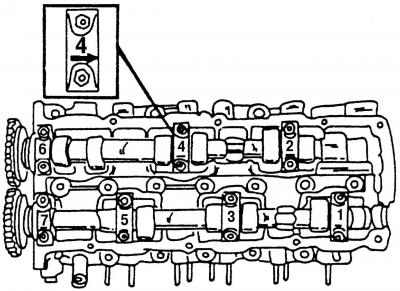

Цртање 50. Нумерација капица лежајева брегасте осовине
Добро подмажите унутрашњост поклопаца лежајева моторним уљем и поставите поклопце лежаја 3 и 5 (слика 34) и поклопце лежаја 1 (слика 31) брегастог вратила на главу цилиндра у складу са сл. 50:
Напомена. Бројеве на уграђеним поклопцима лежаја треба читати са стране издувне цеви, а стрелице на постављеним поклопцима треба да показују према замајцу радилице.
- затегните четири навртке наизменично, унакрсно, у неколико корака и затегните их обртним моментом од 20 Нм. Равномерним затезањем опруга вентила, оне ће се полако сабијати, чиме се избегава изобличење брегастог вратила;
- уградите поклопце лежаја 1 и 7 на исти начин;
- окрените брегасто вратило неколико пута да бисте били сигурни да није нигде заглављено.
Монтажа брегасте осовине за групе цилиндара 2, 4 и 6
Добро подмажите унутрашњост поклопаца лежајева моторним уљем и поставите поклопце лежаја 2 и 6 (слика 34) и поклопце лежаја 1 (слика 31) брегастог вратила на главу цилиндра, у складу са сл. 50:
Напомена. Бројеве на уграђеним поклопцима лежаја треба читати са стране издувне цеви, а стрелице на постављеним поклопцима треба да показују према замајцу радилице.
- затегните четири навртке наизменично, унакрсно, у неколико фаза и затегните их обртним моментом од 20 Нм. Равномерним затезањем опруга вентила, оне ће се полако сабијати, чиме се избегава изобличење брегастог вратила;
- поставите поклопац лежаја 4 на исти начин;
- окрените другу брегасту осовину неколико пута да бисте се уверили да нигде није прикљештена;
- поставите ланчанике на брегасте осовине. Зупчаници морају бити постављени на иста вратила на којима су били пре демонтаже. Уверите се да су ланчаници причвршћени граничницима;
- уградите везу погонског механизма Холовог сензора 5 на једну од брегастих вратила (слика 31);
- уградите ланчанике 4 (Цртање 31) погона на брегасте осовине. Контактне површине поводца и погонског ланчаника морају бити суве;

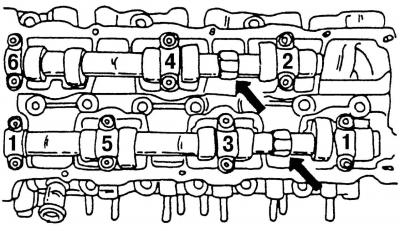

Цртање 32. Учвршћивање брегастих осовина. Стрелице показују шестоуглове који се користе за причвршћивање брегастих вратила
- затегните завртње 6 (слика 31) који причвршћују ланчанике, фиксирајте брегасте осовине у непомичан положај помоћу шестоугаоних кључева (слика 32) и затегните оба вијка за причвршћивање ланчаника до момента затезања од 100 Нм. Након тога, откључајте брегасте осовине;
- очистите површину поклопца брегастог вратила и нанесите заптивач на њега AMV 188 002 02;
- поставите поклопац. Прво ручно затегните завртње један по један, а затим их затегните у круг до момента затезања од 10 Н·м. Проверите унутрашњост поклопца да видите да ли је О-прстен који треба да буде у поклопцу уметнут;

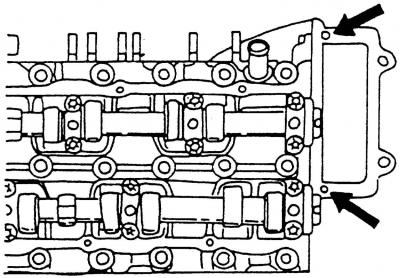

Цртање 51. Чишћење рупа. Стрелица показује места на којима треба очистити рупе пречника 3 мм
- ако су обе брегасте осовине (или само једна брегаста осовина) уклоњене са уграђеним мотором, онда пре уградње поклопца брегасте осовине, потребно је да очистите обе рупе од три милиметра (слика 51, приказано стрелицама) на поклопцу главе цилиндра и подмажите их заптивачем AMV 188 002 02;
- инсталирати завојницу за паљење;
- уградите све претходно уклоњене делове на главу цилиндра, чији број зависи од обима поправке која се обавља. Осим делова који се уграђују током монтаже главе цилиндра да би се избегло обављање истог посла двапут.
