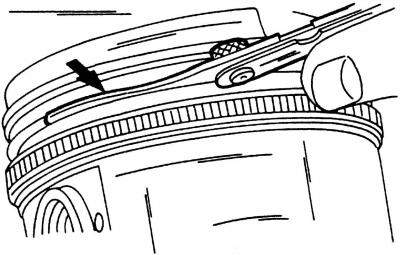

Orez. 427. Verificarea jocului dintre segmentele pistonului și caneluri
Măsurați distanța de înălțime dintre segmentele pistonului și canelurile utilizând un calibre (orez. 427). Dacă distanța inelului de compresie este mai mare de 0,25 mm sau distanța inelului răzuitor de ulei este mai mare de 0,15 mm, atunci fie inelele, fie pistonul sunt uzate. Valorile nominale sunt date în tabelul de toleranțe și control.
Introduceți toate segmentele de piston unul câte unul, începând de la partea de jos față de carter, în alezajul cilindrului. Întorcând unul dintre pistoane cu susul în jos, împingeți inelele în jos cu aproximativ 20 mm. După aceea, acestea vor fi direct în alezajul cilindrului.

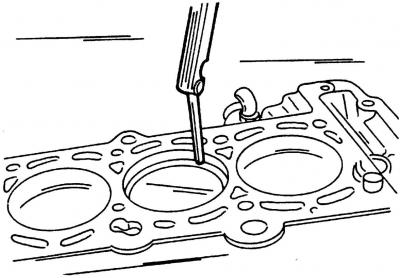

Orez. 428. Verificarea golului din blocarea inelelor. Introduceți inelele pistonului cu pistonul inversat în orificiul cilindrului, astfel încât să fie orizontale în orificiul cilindrului
Introduceți un senzor de palpație în spațiul dintre cele două capete ale inelului pentru a măsura distanța din blocarea inelului pistonului. Pe fig. 428 arată cum să măsurați corect spațiul liber. Pentru segmentele de piston de compresie, jocul trebuie să fie de 0,2-0,4 mm; pentru inele raclete de ulei - 0,25-0,4 mm. Limita de uzură a tuturor inelelor este de 1,0 mm.
Cu un mic decalaj (de exemplu, pe inele noi, care ar trebui, de asemenea, măsurate) capetele inelelor pot fi pilite. Pentru a face acest lucru, țineți fișierul într-o menghină și șlefuiți capetele inelelor de pe el. Dacă distanța termică este prea mare, inelul corespunzător trebuie înlocuit.
Verificați știfturile pistonului și bucșele bielei pentru uzură. De asemenea, dacă doar o biela este deteriorată, atunci întregul ansamblu trebuie înlocuit. Înlocuiți întotdeauna șuruburile rulmentului bielei cu altele noi. Verificați bielele cu un dispozitiv de îndreptat biele pentru deformare și răsucire. Valorile obținute ar trebui să fie minime. Dacă aveți îndoieli cu privire la starea bielelor, atunci contactați stația de service pentru a efectua măsurătorile corespunzătoare acolo. Dacă o biela este îndoită, atunci întregul set trebuie înlocuit.
