Проверка датчика температуры (VW Passat B3)

Mono-Jetronic, Mono-Motronic, Digifant, Motronic

Система Mono-Jetronic в отличие от системы Digifant имеет 2 различных датчика температуры. Датчик температуры впускного воздуха расположен сверху у клапанной форсунки, см. выше.

Датчик температуры для системы впрыскивания имеется в обеих системах, он находится сверху у фланца системы охлаждения и измеряет температуру охлаждающей жидкости. Штекер этого датчика имеет голубой цвет.

Проверка датчика температуры впускного воздуха

Сопротивление датчика температуры впускного воздуха зависит от температуры системы центрального впрыскивания. Датчик температуры снять и нагреть или измерить сопротивление при различных температурах окружающей среды.

Отсоединить штекер «4» датчика температуры впускного воздуха, см. выше рисунок 24-281.

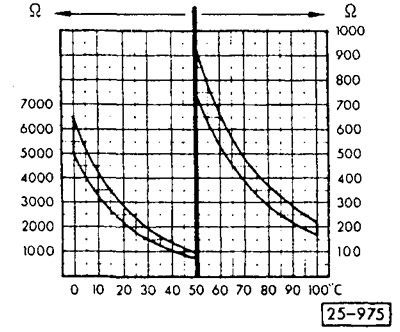

Измерить сопротивление при различных температурах на обоих наружных контактах штекера. Предписанные значения сопротивления должны соответствовать предписанным значениям для датчика температуры системы впрыскивания, смотри диаграмму.

Проверка датчика температуры системы впрыскивания

Отсоединить голубой штекер датчика температуры системы впрыскивания, предварительно отжав фиксирующую металлическую скобу. Датчик температуры находится у фланца системы охлаждающей жидкости с передней стороны головки цилиндров.

До 7/91: измерить сопротивление между обоими контактами датчика температуры.


С 8/91: датчик температуры имеет 4-контактный разъем. Измерить сопротивление между двумя левыми, если смотреть в направлении фланца, контактами датчика температуры. К двум правым контактам датчика подключается указатель температуры на приборном щитке.



Запустить двигатель и прогреть. Измерить сопротивление при различных температурах охлаждающей жидкости и сравнить полученные значения со значениями, приведенными на диаграмме. Датчик температуры для проверки также можно снять и нагреть в ванночке с водой.

Если измеренные значения сопротивления не соответствуют предписанным, датчик температуры вывернуть и заменить. При установке нового датчика обязательно поставить уплотнительное кольцо.

Штекерный разъем соединить и зафиксировать металлической скобой.

При необходимости стереть коды неисправностей в запоминающем устройстве.
