Снятие и установка датчика температуры ОЖ G62 (VW Tiguan 1)

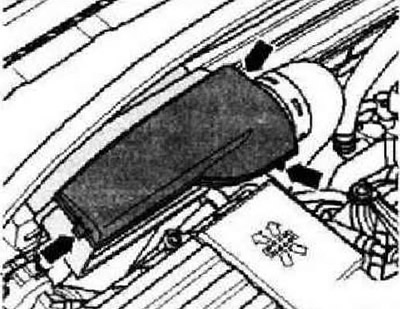

Двигатель не прогрет. Снять крышку воздуховода, для этого разблокировать боковые зажимы «стрелки».

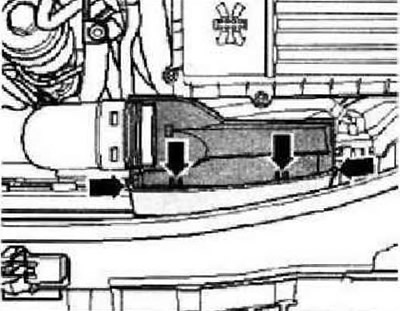

Отсоединить нижний воздуховод, для этого разблокировать фиксаторы «стрелки». Снять нижний воздуховоде воздуховадным шлангом.

Автомобили с резонатором

Снять направляющий патрубок наддувочного воздуха к резонатору.

Все

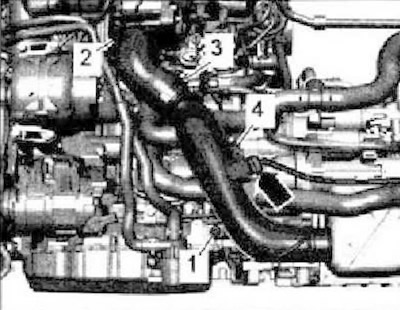

Отсоединить шланговый хомут «2». Выкрутить болт «4». Отсоединить электрический разъем «стрелка». Снять шумоизоляцию.

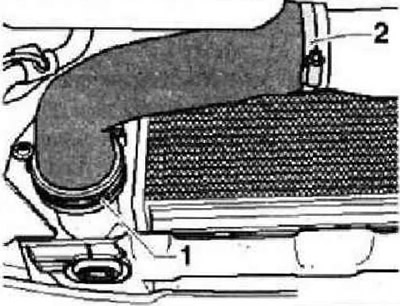

Снять воздуховод, -1 и 2-.

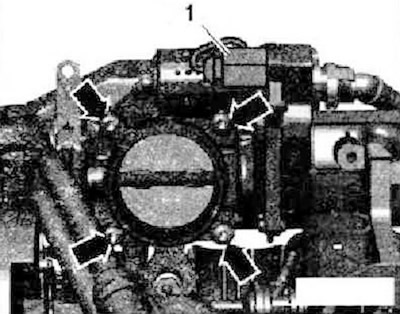

Выкрутить болт «1» и снять воздуховод вниз. Отсоединить электрический разъем «1» модуля управления дроссельной заслонки «J338». Выкрутить болты «стрелки» и снять модуль управления дроссельной заслонки «J338».

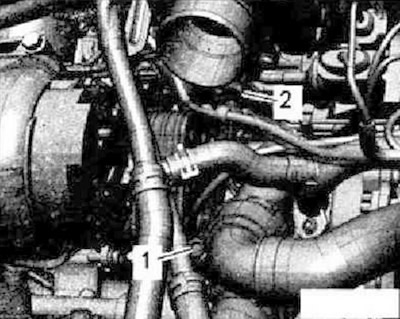

Снять опору впускной трубы, для этого выкрутить гайку «2» и болт «1».

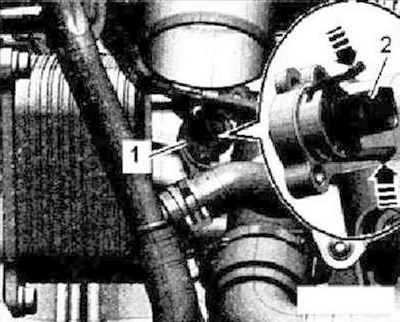

Отсоединить электрический разъем «1» датчика температуры ОЖ «G62».

Инструкция: Для сбора вытекающей охлаждающей жидкости положить внизу ветошь.

Снять зажимную скобу, для этого нажать на фиксаторы «стрелки». Снять датчик температуры охлаждающей жидкости «G62» «2».



Установка осуществляется в обратной последовательности, при этом соблюдать следующее.

Инструкция: Заменить уплотнительное кольцо. Во избежание потерь охлаждающей жидкости сразу вставить новый датчик температуры охлаждающей жидкости «G62» в штуцер.

Проверить уровень охлаждающей жидкости.
