Vizsgálat
1. Távolítsa el a felső vezérműszíj fedelét.
2. Lazítsa meg a generátor rögzítőcsavarjait és a feszítőszemet egy fordulattal.
3. Csavarja ki a vízszivattyú feszítőszemét, és nyomja felfelé a generátort.
4. Gumi kalapáccsal üsse meg a vezérműszíjat a vezérműtengely hajtóműve és a vízszivattyú fogaskereke között.
5. Lazítsa meg a VW 210 vezérlőkészülék rugóját a fogantyú elfordításával.
6. Szerelje be a tesztert a vízszivattyú vezérműtengelyének hajtóműve közé úgy, hogy a vezérműszíj áthaladjon a csúszka és a tesztelő hézagmérője között.
7. Mérje meg a fogasszíj feszességét egy vezérlőkészülékkel, és emlékezzen rá.
8. Fordítsa el a főtengelyt egy fordulattal, és ismételje meg a mérést.
9. Számítsa ki két mérés átlagértékét, és hasonlítsa össze a kívánt értékkel. Szükséges érték: 12...13 skálaérték a VW 210 mérőműszeren.
10. Ha az átlagérték eltér a kívánt értéktől, állítsa be a vezérműszíjat.
A vezérműszíj feszességének kézi beállítása 1991 szeptemberéig.
1. Feszítse meg a vezérlőberendezés rugóját 12...13 skálaértékre. A vezérlőkészülék mérőszondájának oldalából egy fehér vízszintes csíkos acélnyelv áll ki.

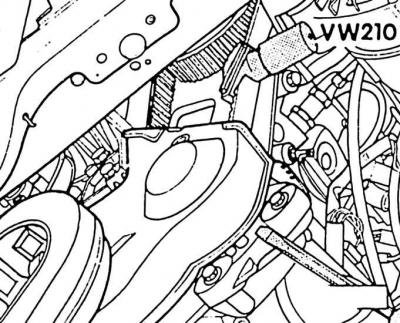

2. Szerelje be a vezérlőkészüléket.
3. Lazítsa meg a vízszivattyú rögzítőcsavarjait (a csavarok a képen láthatók a csavarhúzó bal és jobb oldalán). Egy feszítővas vagy nagy csavarhúzó segítségével forgassa el a vízszivattyút az ábrán látható módon úgy, hogy a vezérlőkészülék fehér vízszintes csíkja egybeessen a ház szélével.
4. Húzza meg a rögzítőcsavarokat 20 Nm nyomatékkal.
5. Fordítsa el a főtengelyt egy fordulattal a forgásirányba, és ismételje meg a mérést, ha szükséges, ismételje meg a beállítást.
6. Csavarja fel a vízszivattyú feszítőszemét és állítsa be a generátor ékszíj feszességét (lásd alpont 2.12.1).
7. Szerelje fel a felső vezérműszíj fedelét.
Figyelmeztetés! Ha nincs kéznél beállító és vezérlőszerszám (külföldön, baleset), a szíj feszítése a rendelkezésre álló eszközökkel végezhető el.
Figyelem! Húzza meg úgy a fogasszíjat, hogy hüvelyk- és mutatóujjával megnyomva 90°-kal elcsavarjon.
Figyelem! Kerülje a magas motorfordulatszámot, amíg a szíj feszességét a lehető leghamarabb nem ellenőrzi tesztkészülékkel.
A vezérműszíj feszességének félautomata beállítása 1991 októbere óta.
1. Lazítsa meg a rugós feszítőgörgőt a hengerfejen rögzítő anyát 1 fordulattal. A fogasszíj szükséges feszessége automatikusan megtörténik.
2. Fordítsa el a motort 1/4-1/2 fordulattal (90°-tól 180°-ig) a forgásirányba.
3. Húzza meg a rögzítő anyát 15 Nm nyomatékkal.
