Figyelem! A felszereltségtől függően és a hozzáférés megkönnyítése érdekében néha szükséges a radiátor előrebillentése (cm. alpont 2.2).
Csere és feszültség

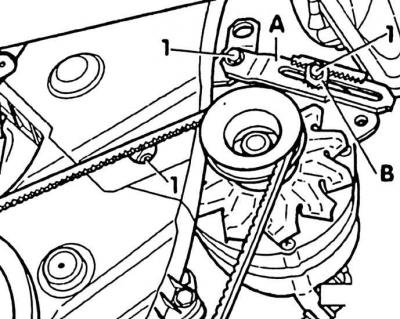

1. Lazítsa meg a rögzítőcsavarokat (1) feszítő rúd (A) és generátor körülbelül egy fordulatra (B - feszítő anya).
Figyelem! A generátornak könnyen mozgathatónak kell lennie. Ez azt jelenti, hogy saját súlya alatt oldalra kell dőlnie.
2. Forgassa el a feszítőanyát (BAN BEN) balra, az ékszíj meglazítása és eltávolítása.
3. Szerelje fel az ékszíjat.
4. Fordítsa el a feszítőanyát jobbra, és feszítse meg az ékszíjat. A szíj akkor van megfelelően megfeszítve, ha a régi szíjat a feszítőanyára alkalmazott 4 Nm nyomatékkal, új szíjnál 8 Nm nyomatékkal feszítik meg. Miközben az anyát ebben a helyzetben tartja, húzza meg a rögzítőcsavart 1 35 Nm nyomatékkal.
Figyelem! A feszítőanya meghúzásához egy 22 mm-es méretű nyomatékkulcs szükséges. A HAZET 2593-22 nyitott végű foglalat nyomatékkulccsal és erősen ívelt 13 mm-es gyűrűs kulccsal kombinálva is használható.
5. Húzza meg a rögzítőcsavarokat "Pólus generátor" nyomaték 35 N·m, és "Feszítőszem a hengerfejen" nyomaték 20 Nm.
